| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | TX TELSIG |
| Orzecznictwo: | SGS，ISO9001 |
| Numer modelu: | TX-CZ10W |
| Minimalne zamówienie: | 1 |
| Cena: | negocjowalne |
| Szczegóły pakowania: | Trwała obudowa lub dostosowana |
| Czas dostawy: | 2 dni robocze |
| Zasady płatności: | T / T, Paypal, L / C, D / A, D / P, itp. |
| Możliwość Supply: | 5000 sztuk / miesięcznie |
| Częstotliwość: | Dostosowane | Napięcie testowe: | 24/28/32V |
|---|---|---|---|
| Aktualny: | 2.4A | Wyjście: | 20W |
| Osiągać: | 43db | Złącze: | SMA / Kobieta |
| Złącze wyjściowe VSWR: | ≤ 1,30 (bez mocy i test VNA) | przewód zasilania: | Czerwony + czarny przewód |
| Korzyść: | Zaprojektowany cyrkulator | Rozmiar skorupy zewnętrznej: | 119*39*16 mm |
| Otwór montażowy: | 35*151mm | Waga: | 151g |
| Temperatura pracy: | -40~+65℃ | Materiał powłoki zewnętrznej: | Aluminium |
| Potrzeba wibracji: | Obciążenie samochodu OK | ||
| Podkreślić: | zakłócacz sygnału telefonu komórkowego,bloker sieci komórkowej,10 anten Jammer telefonu komórkowego |
||

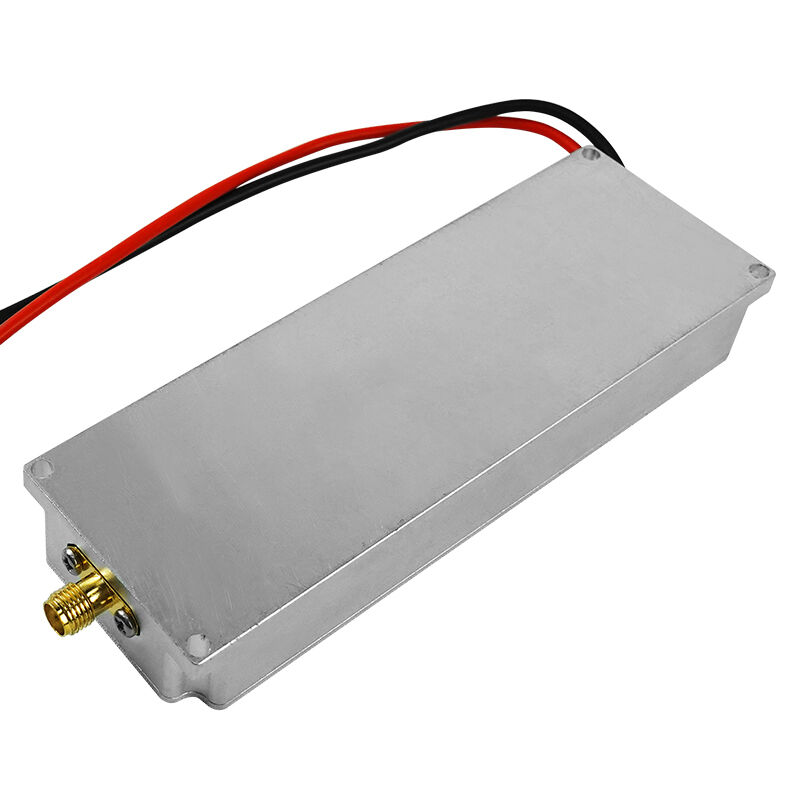

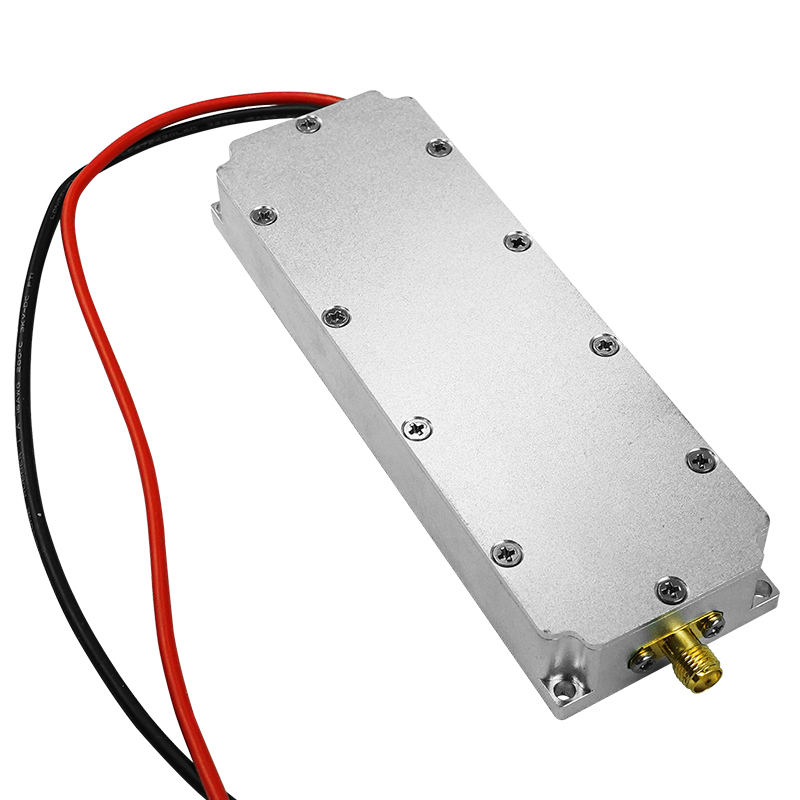

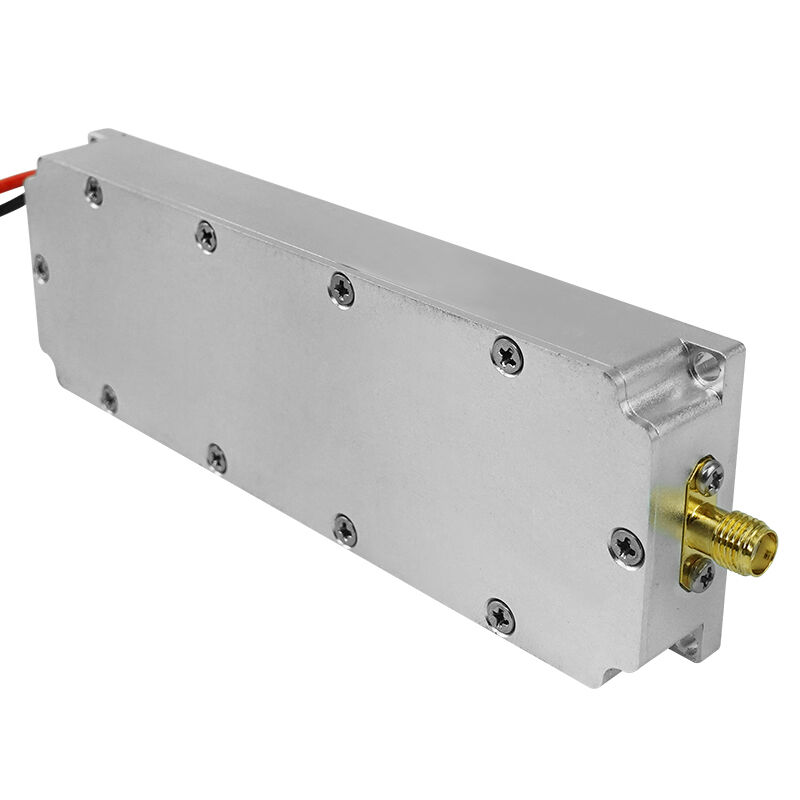

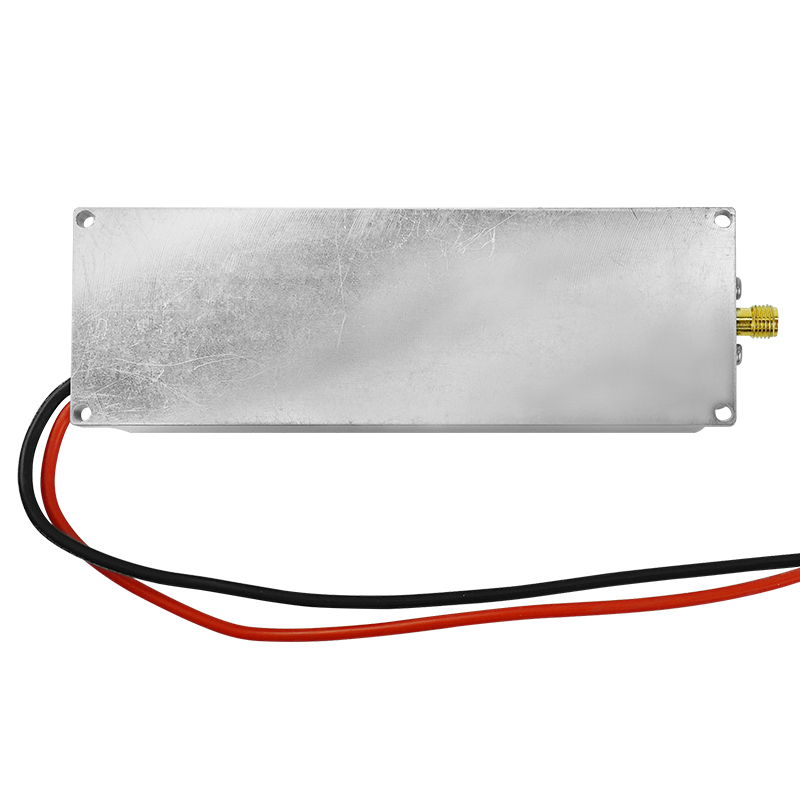

300-2700MHz 20W Moduł zagłuszający z cyrkulatorem
Ten moduł to moduł zagłuszający o mocy wyjściowej 20W z cyrkulatorem. Moduł zagłuszający charakteryzuje się dobrą płaskością w paśmie i małym przesunięciem między górnym i dolnym pasmem bocznym.
Pasmo częstotliwości i moc wyjściowa modułu mogą być dostosowane do potrzeb klienta.
Parametr
| Nr | Pozycja | Dane | Jednostka |
| 1 | Częstotliwość | Dostosowane | MHz |
| 2 | Napięcie testowe | 24-28 | V |
| 3 | Prąd | 2.4 | A |
| 4 | Wyjście | 20 | W |
| 5 | Wzmocnienie | 43 | dB |
| 6 | Złącze | SMA / żeńskie | |
| 7 | VSWR złącza wyjściowego | ≤1.30 (Test bez zasilania i VNA) | |
| 8 | Przewód zasilający | Przewód czerwony+czarny | |
| 9 | Zaleta | Zaprojektowany cyrkulator | |

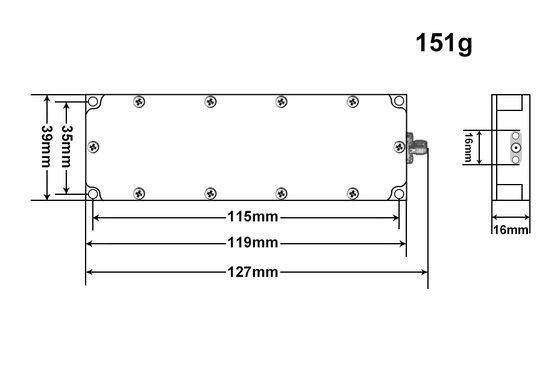

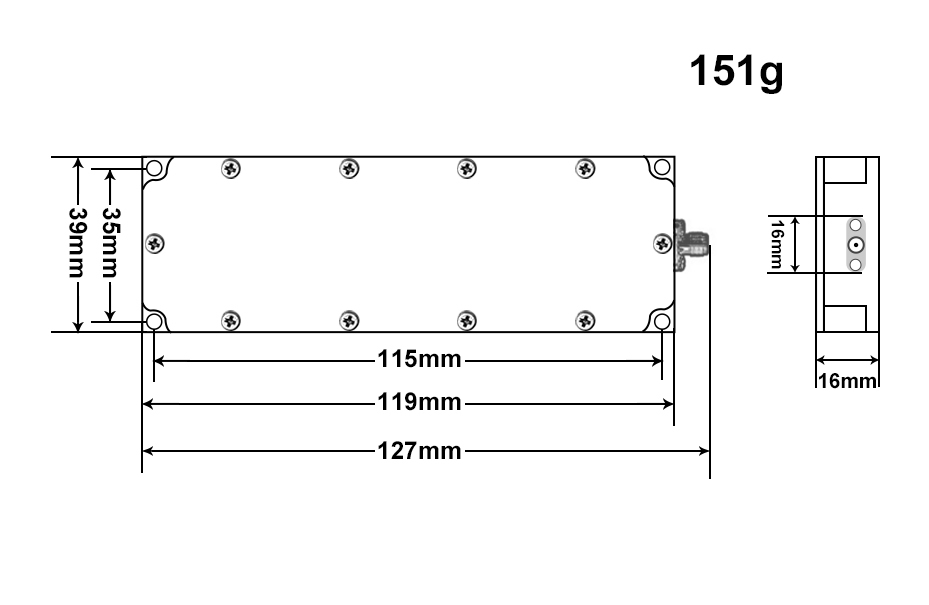

| 10 | Rozmiar obudowy zewnętrznej | 119*39*16mm | mm |
| 11 | Otwór montażowy | 35*151 | mm |
| 12 | Waga | 151 | g |
| 13 | Temperatura pracy | -40~+65 | ℃ |
| 14 | Materiał obudowy zewnętrznej | Aluminium | |
| 15 | Wymagania dotyczące wibracji | Obciążenie samochodu OK | |
Uwaga
• Zasilacz powinien dostarczać około 28V 3.6A, gdy sam pobiera 2.4A dla stabilnej pracy
• Konieczne jest zastosowanie środków rozpraszania ciepła, w tym kleju termicznego, odpowiedniego radiatora i wentylatorów chłodzących
• Antena lub obciążenie muszą być najpierw podłączone przed włączeniem zasilania, w przeciwnym razie nastąpi zwarcie
