| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | TX TELSIG |
| Orzecznictwo: | SGS,ISO9001,ROHS |
| Numer modelu: | TX150W |
| Minimalne zamówienie: | 1 |
| Cena: | Negotiated |
| Szczegóły pakowania: | Drewniana obudowa do fumigacji z ramą ze stopu aluminium |
| Czas dostawy: | Za 2 dni robocze |
| Zasady płatności: | T/T, PayPal itp. |
| Możliwość Supply: | 5000 sztuk/miesiąc |
| Marka: | Teksyn | Częstotliwość: | 100-1000 MHz |
|---|---|---|---|
| Rozmiar: | 200*100*21 cm | Waga: | 693g |
| Wyjście: | 100 W | Tworzywo: | Aluminium |
| Woltaż: | 28 V | Wejście: | 0dBm |
| Aplikacja: | kluczowy obszar | ||

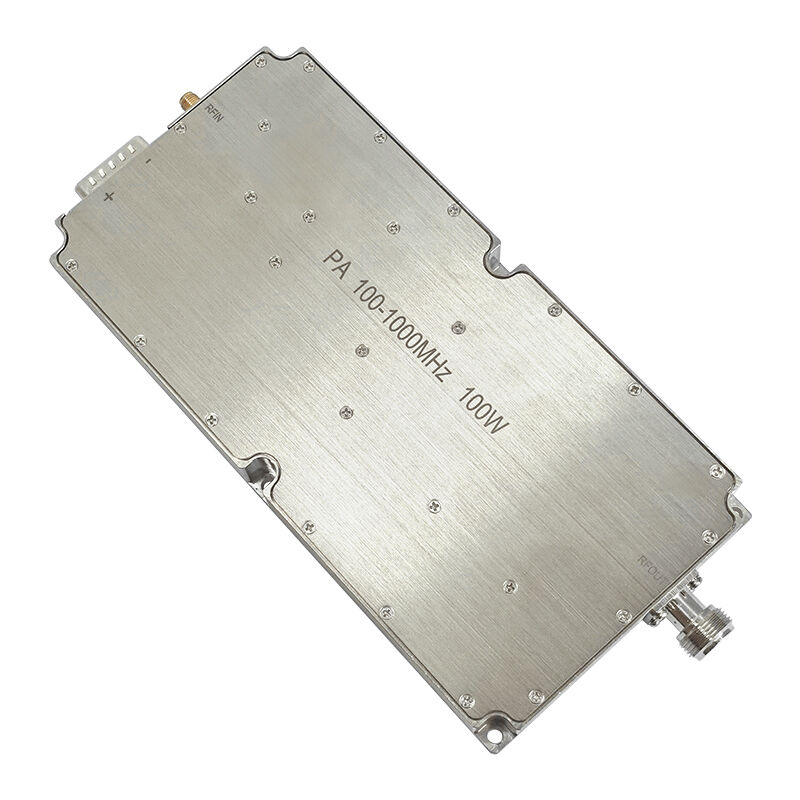

| Podkreślić: | Moduł wzmacniacza mocy szerokopasmowej 100 W,Wzmacniacz PA 100-1000MHz z gwarancją,TX nowa wersja wzmacniacz mocy |
||
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Uwaga |
|---|---|---|---|---|---|---|
| Częstotliwość działania | BW | 100 | 1000 | MHz | ||
| Moc wejściowa | Szpilka | 0 | dBm | |||
| Moc wyjściowa CW | Psat | 50 | 51 | 52.5 | dBm | Fala ciągła |
| Zwiększenie mocy | Gp | 51 | dB | @ Pin=2 dBm | ||
| Wzrost siły | △Gp | ± 1.5 | dB | @ Pin=2 dBm | ||
| Strata zwrotu wejścia | S11 | -15 | dB | |||
| Napięcie robocze | Vdc | 28 | 32 | 32 | V | |
| Obecne zużycie | A | 13 | 16 | A | @ Pout>100W | |
| Wejście z łącznika RF | SMA, Kobieta | |||||
| Wyjście z złącza RF | SMA, Kobieta | |||||
| Wielkość | 200*100*100 mm | |||||
| Maksymalna moc wejściowa | PinMax | ≤ 10 | dBm | |||
| Szpilka | Funkcja | Opis |
|---|---|---|
| VDD | A1 | Powierzchnia |
| GND | A2 | 28Vdc |
| Obecne znaczenie | 1 | Napęd analogowy w stosunku do prądu modułu@100mV/A |
| Odczucie temperatury | 2 | Napęd analogowy w stosunku do temperatury modułu @ 10mV/°C |
| Włącz | 3 | Włączenie wzmacniacza: TTL Logic High (wspólna moc 3,3 V) (wewnętrznie przyciągnięta do niskiej) |
| GND | 4 | Powierzchnia |
