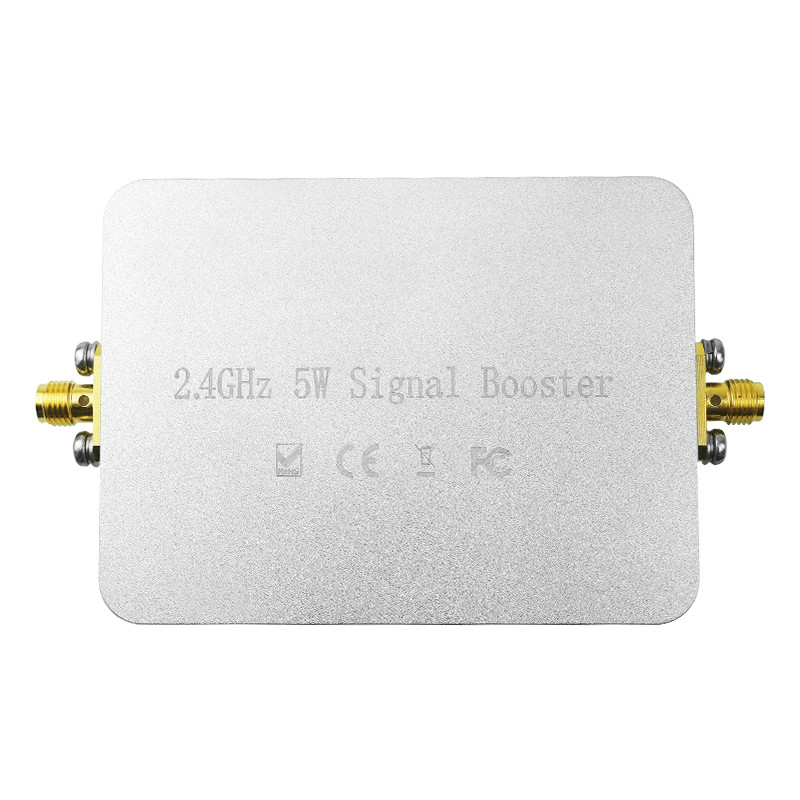

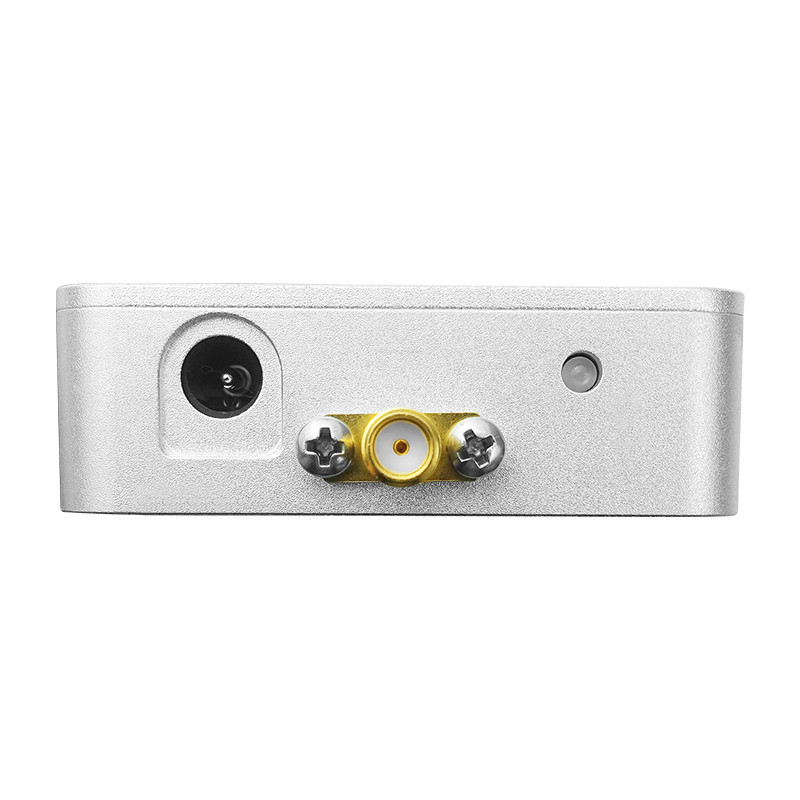

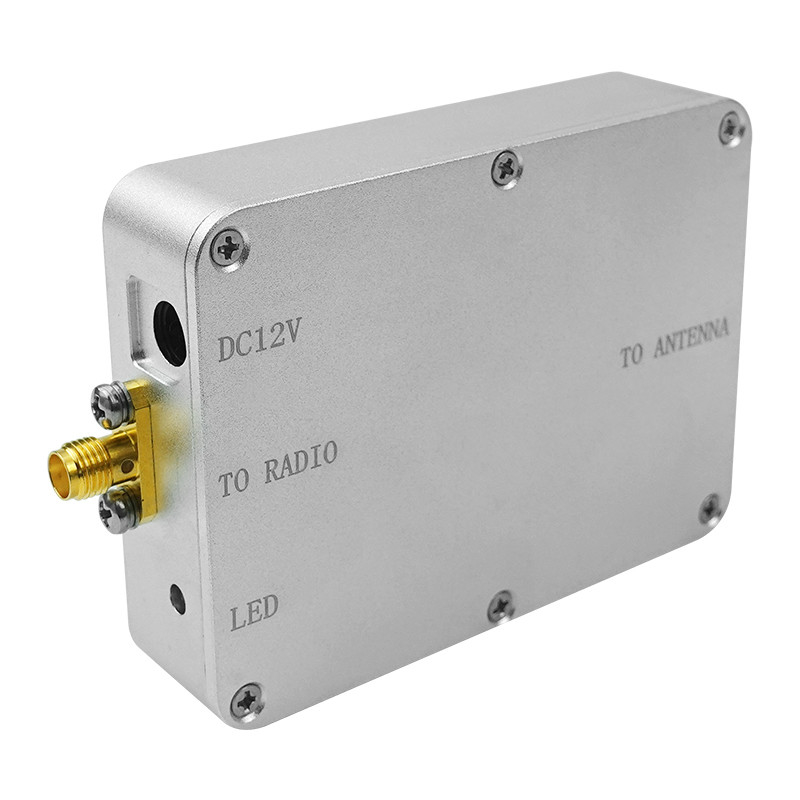

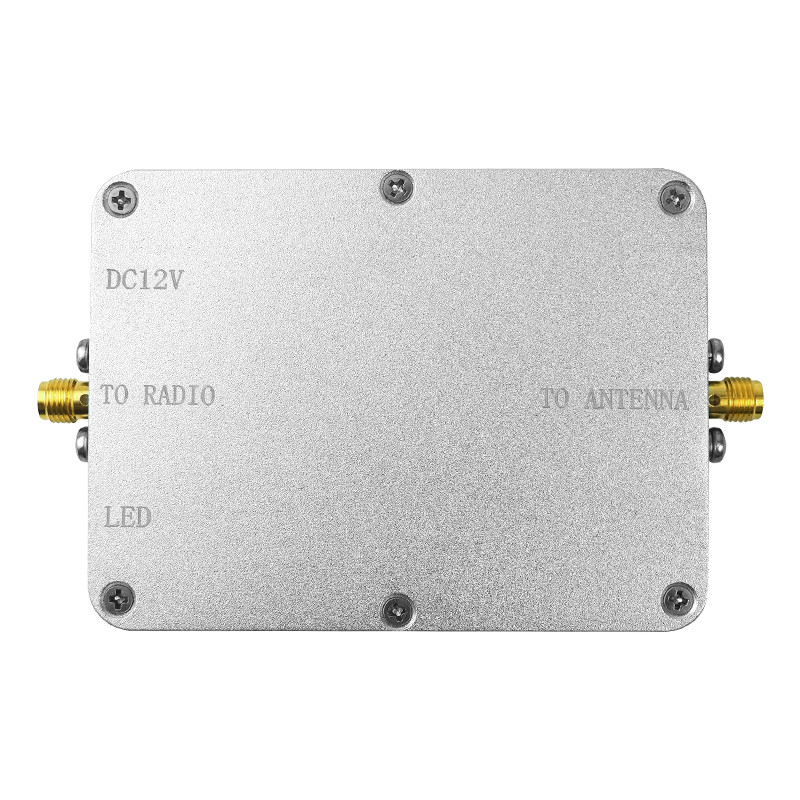

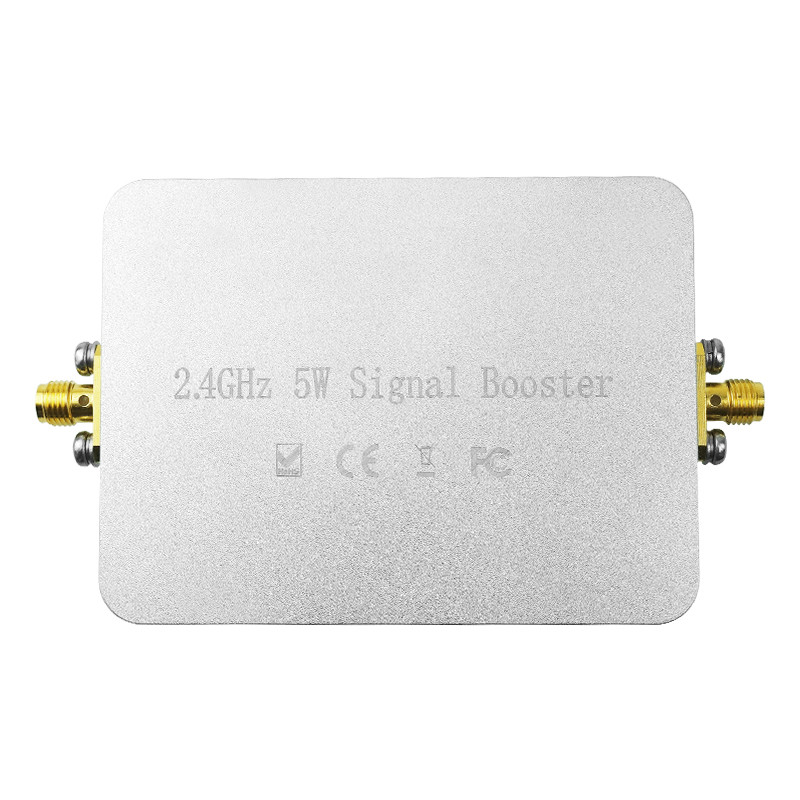

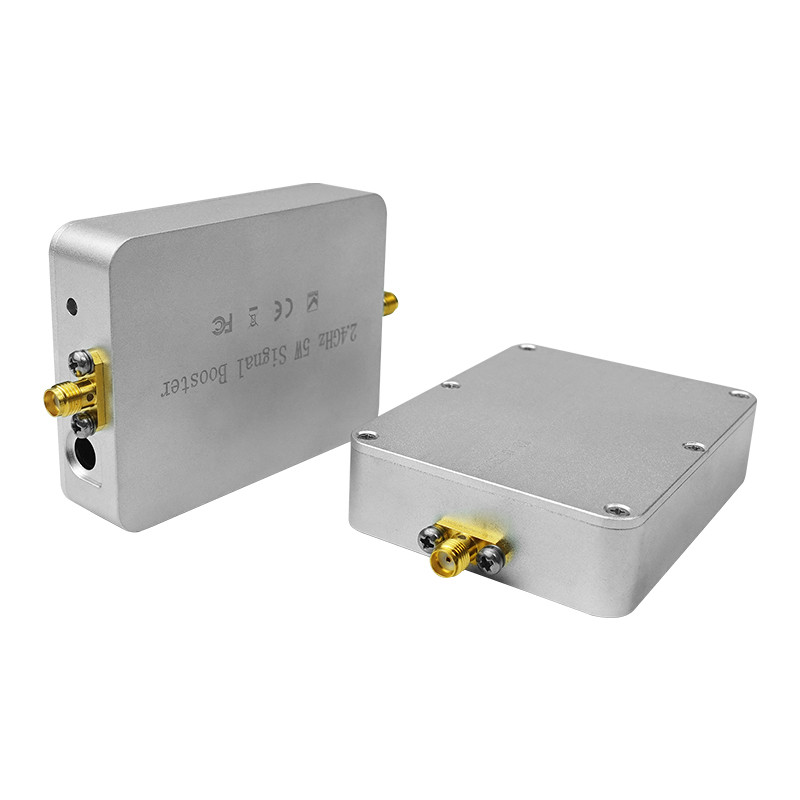

4W 5W 6W 10W 2.4g 5.2g5.8g WIFI wzmacniacz sygnału drona modulu wzmacniacza mocy dwukierunkowego
Jest to dwukierunkowy jednokanałowy wzmacniacz mocy TDD (jeden kanał do przesyłania i jeden kanał do odbierania).Ten produkt jest specjalnie opracowany dla bezprzewodowych aplikacji transmisji obrazu w częstotliwości 1420~1470MHz i jest dwukierunkowym wzmacniaczem mocy, który spełnia standardy transmisji obrazu bezprzewodowegoProdukt ten wykorzystuje wiodącą technologię modulacji pojedynczego nośnika, ma niezwykle długą odległość transmisji powietrza i silną zdolność przeciwdziałania zakłóceniom,i pasuje do technologii rozszerzania częstotliwości, takich jak częstotliwość radiowa w sekwencji bezpośredniej (DSSS) i ortogonalne podziały częstotliwości multipleksujące (OFDM). Jednocześnie zapewniając, że prędkość transmisji urządzeń bezprzewodowych pozostaje niezmieniona, znacznie rozszerza odległość komunikacji bezprzewodowej RF. Produkt ma zalety małych rozmiarów,wysoka wydajność, dobrą liniowość, stabilność i niezawodność.
| Jednostka funkcjonalna |
parametry |
MINI |
Typowa wartość |
Maksymalnie |
Jednostka |
Uwaga |
|
Ogólne
Wymagania
|
Tryb dupleks |
TDD |
|
|
| Częstotliwość pracy |
300 |
|
6000 |
MHz |
Zindywidualizowane |
| Napięcie zasilania |
12 |
24 |
31 |
V |
|
| Temperatura pracy |
-40 |
|
70 |
°C |
|
|
Drogę nadajnika
|
Zwiększenie mocy nadajnika |
10 |
32 |
40 |
dB |
Zindywidualizowane |
| Maksymalna moc wyjściowa ((P1dB) |
|
45 |
|
dBm |
|
| Moc wyjściowa liniowa |
|
38 |
|
dBm |
EVM < 5% |
|
EVM@Pout=38dBm
|
|
-27
|
|
dB
|
802.11g 54Mbps
OFDM 64QAM
BW 20MHz
|
| Fluktuacje w zakresie |
|
0.3 |
0.5 |
dB |
|
| Prąd roboczy |
|
0.6 |
0.65 |
A |
@Pout=38dBm, VCC=31V |
| Opóźnienie w przełączaniu |
|
|
2.5 |
my |
|
| Druga harmoniczna |
-65 |
|
-50 |
dBc |
|
| Druga harmoniczna |
|
|
- 70 |
dBc |
|
|
Drogę odbioru
|
Zysk |
10 |
18 |
25 |
dB |
Zindywidualizowane |
| Wskaźnik hałasu |
|
2.5 |
3 |
dB |
|
| Prąd roboczy |
10 |
11 |
12 |
mA |
|
| Fluktuacje w zakresie |
|
0.1 |
0.2 |
dB |
|
Wymagania dotyczące środowiska pracy i przechowywania
a) Temperatura: -40°C+70°C;
b) Względna wilgotność robocza: 5%-95%, bez kondensacji;
c) Ciśnienie atmosferyczne: (70 ≈ 106) kPa;
d) wilgotność: może pracować w środowisku o wysokiej temperaturze i wysokiej wilgotności względnej o temperaturze nie niższej niż 40°C i wilgotności względnej nie niższej niż 95%;
e) Temperatura przechowywania: -40°C+125°C;
f) Wilgotność magazynowa: 5%~98%, bez kondensacji.
Zastosowanie
Więzienia, rząd, magazyny ropy naftowej i gazu, kościoły, teatry, sale konferencyjne, biblioteki, muzea, sądy, straż graniczna i policja antynarkotykowa, cel, meczety itp.
Częste pytania
1- Jesteś producentem?
Tak, nasza fabryka znajduje się w LongGang dzielnicy, Shenzhen, welecom odwiedzić nas tutaj
2MOQ?
1 do 100 sztuk
3- Okres płatności?
T/T, Alibaba Trade Assurance ((Visa, Mastercard, E-checking, itp.), WestUnion, Paypal itp.
4- Jak wykonać rozkaz?
A.Poinformuj nas o swoich wymaganiach i aplikacji produktu poprzez zapytanie na stronie internetowej Alibaba B.Opowiadamy się zgodnie z Twoimi konkretnymi potrzebami C.Klienci zgadzają się z ofertą i dokonują płatności
5Co zrobić, jeśli otrzymam wadliwy produkt?
Nasza ścisła kontrola jakości zapewni 100% przejścia. Ale może zostać uszkodzony w drodze. Proszę uprzejmie podzielić się wadliwym produktem zdjęciem lub filmem, abyśmy wiedzieli, gdzie jest problem.Zrekompensujemy odpowiednio lub wyślemy Ci nową elektroniczną część lub produkt.
