| Miejsce pochodzenia: | Shenzhen, Chiny |
|---|---|
| Nazwa handlowa: | TeXin |
| Orzecznictwo: | CE ISO |
| Numer modelu: | TX-100W |
| Minimalne zamówienie: | 1 |
| Cena: | negocjowalne |
| Czas dostawy: | 5-8 dni |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 100000/miesiąc |
| Zakres częstotliwości: | 1200-1500 MHz | Napięcie testowe: | 28-32 V |
|---|---|---|---|
| Aktualny: | 10A | Wyjście: | 100 W |
| Osiągać: | 50dbm | Złącze: | N/ Kobieta |
| przewód zasilania: | Przewód czerwony+czarny+włącz | Rozmiar skorupy zewnętrznej: | 229*90*24 mm |
| waga: | 0,9 kg | Temperatura pracy: | -40~+65 |
| Materiał powłoki zewnętrznej: | Aluminium | Aplikacja: | System komunikacji/anty dronów |
| Podkreślić: | wzmacniacz mocy PA1200-1500MHz,Wzmacniacz mocy 100W RF,Moduł antydronowy wzmacniacz mocy RF |
||

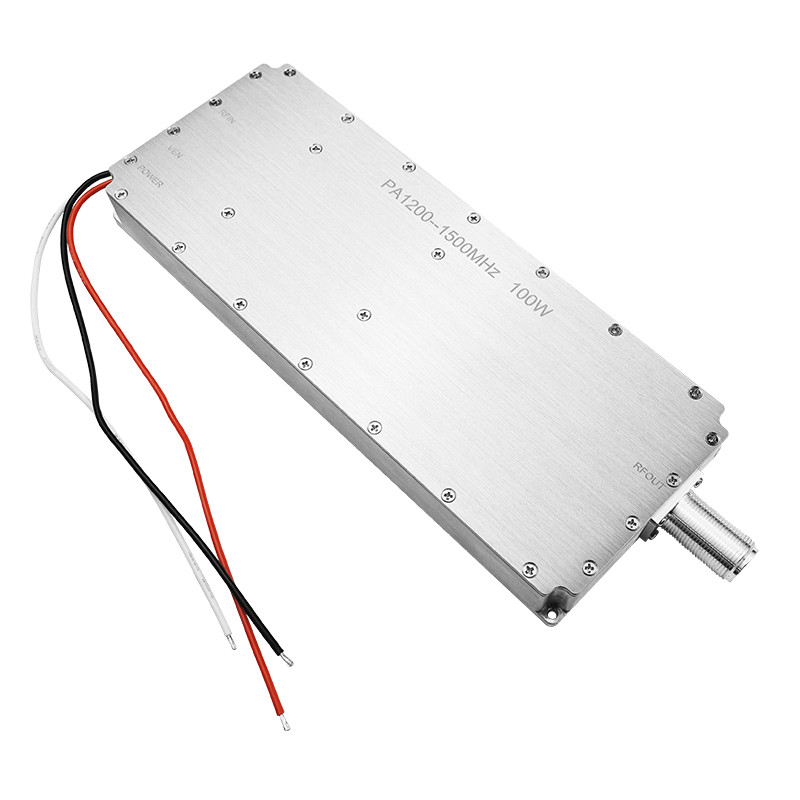

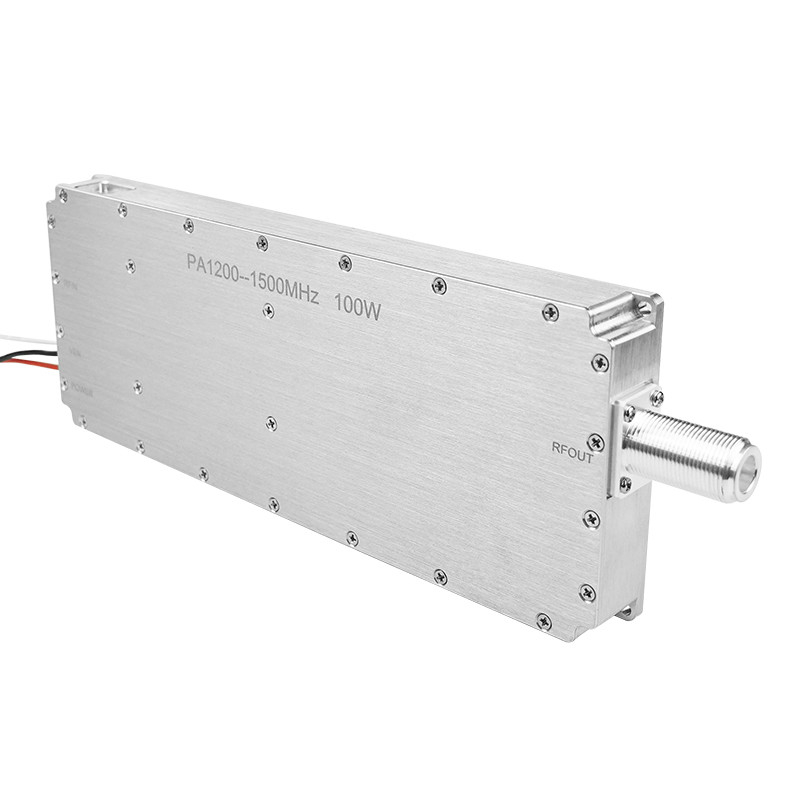

Długie złącze typu N 100W PA1200-1500MHz dwukierunkowy moduł wzmacniacza mocy rf anty-dron

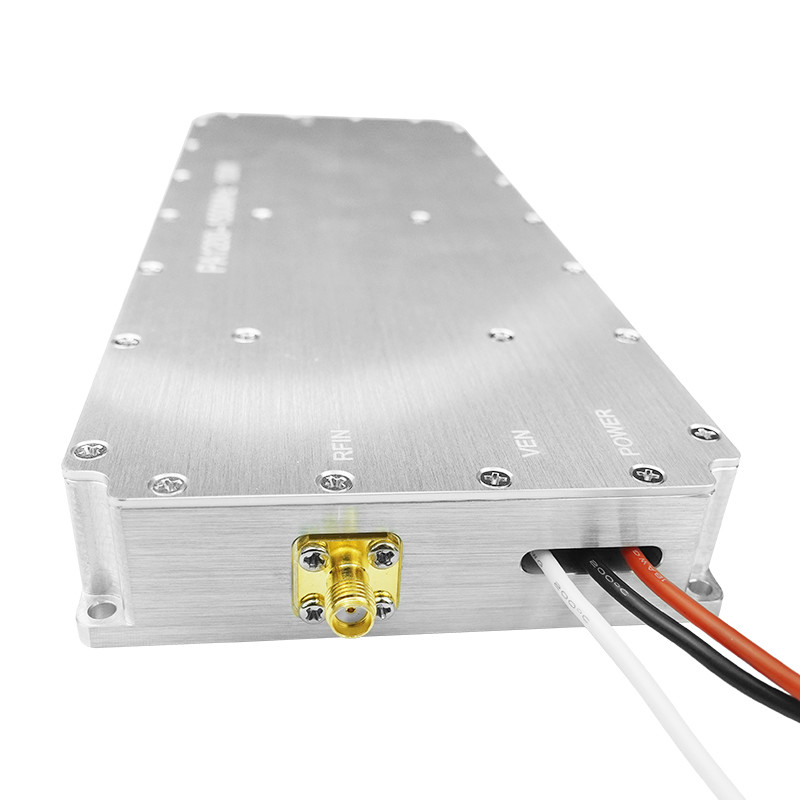

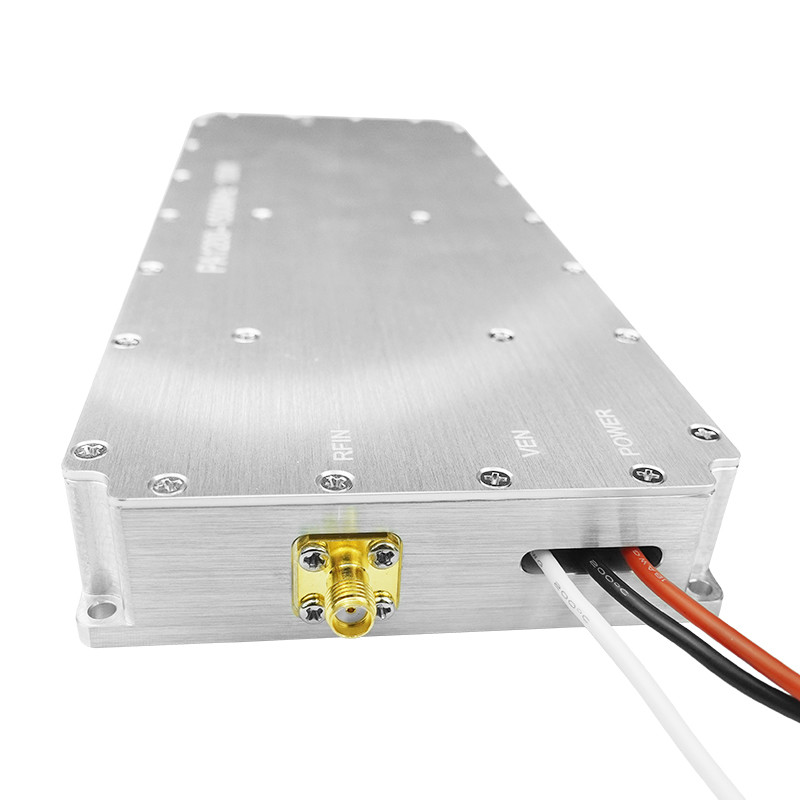

Jest to dwukierunkowy moduł wzmacniacza mocy RF o dużej mocy 100W z długim złączem typu N. Główne cechy modułu to stabilne wejście 0-10dB, dłuższe złącze wyjściowe i możliwość osiągnięcia ultra-szerokiego pasma. Klienci mogą wybrać rozwiązanie bez źródła sygnału lub z zewnętrznym źródłem sygnału zgodnie ze swoimi potrzebami.
Wzmacniacz mocy bez wbudowanego źródła sygnału może być stosowany w wieżach stacji bazowych sygnałowych. Może odbierać i wzmacniać używane sygnały komunikacyjne. Zewnętrzne źródła sygnału są zazwyczaj używane jako sygnały zakłócające dla dronów. Niezależnie od scenariusza użycia, ten szerokopasmowy wzmacniacz może osiągnąć stosunkowo dobre wyniki.
Specyfikacja produktu
| Nr. | Przedmiot | Dane | Jednostka |
| 1 | Częstotliwość | 1200-1500 | MHz |
| 2 | Napięcie testowe | 28-32 | V |
| 3 | Prąd | 10 | A |
| 4 | Wyjście | 100 | W |
| 5 | Wzmocnienie | 50 | dbm |
| 6 | Stabilność wyjścia | 1 | dB |
| 7 | Stabilność wejścia | 0-10 | dB |
| 8 | Złącze | N / żeńskie | |
| 9 | VSWR złącza wyjściowego | ≤1.30 (Test bez zasilania i VNA) | |
| 10 | Przewód zasilający | Czerwony+Czarny+Przewód włączający | |
| 11 | Sterowanie włączaniem | Wysoki poziom włączony, niski poziom wyłączony | |

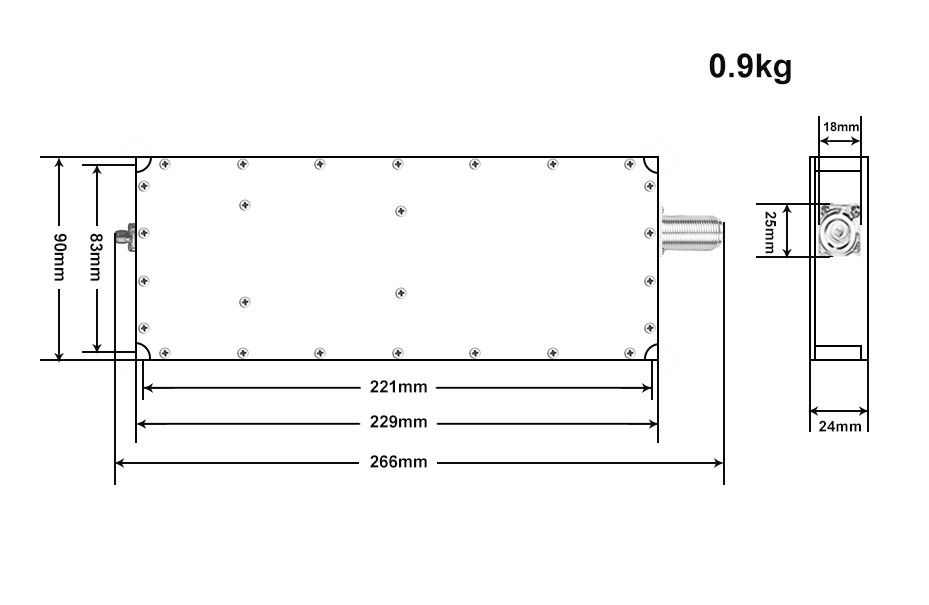

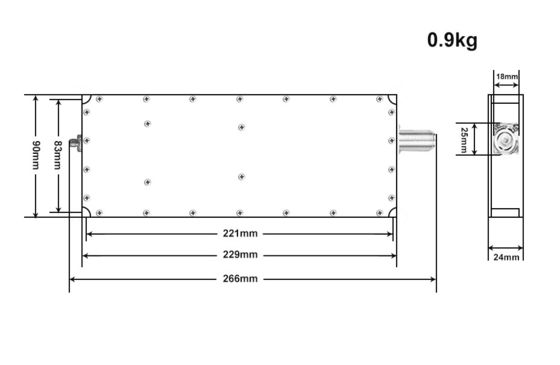

| 12 | Rozmiar obudowy zewnętrznej | 229*90*24 | mm |
| 13 | Otwór montażowy | 221*83 | mm |
| 14 | Waga | 900 | g |
| 15 | Temperatura pracy | -40~+65 | ℃ |
| 16 | Materiał obudowy zewnętrznej | Aluminium | |
| 17 | Potrzeba wibracji |
Obciążenie samochodu OK |
|

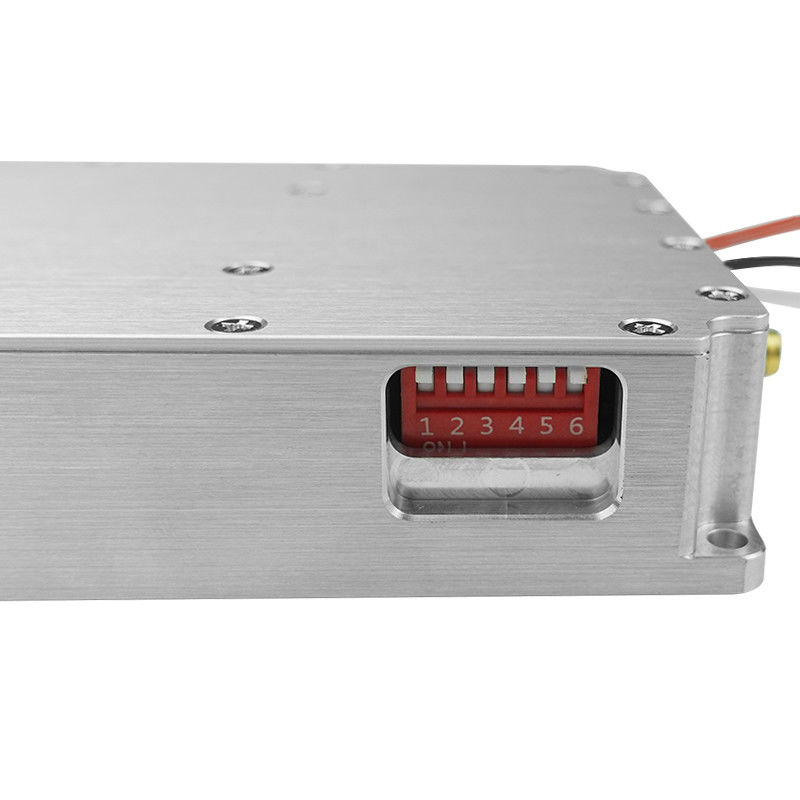

| Nr DIP | Definicja PIN | Funkcja | Uwagi |
| 1 | D6 | Tłumienie 16dB | Tłumienie wysokiego poziomu Niski poziom nie tłumi |
| 2 | D5 | Tłumienie 8dB | |
| 3 | D4 | Tłumienie 4dB | |
| 4 | D3 | Tłumienie 2dB | |
| 5 | D2 | Tłumienie 1dB | |
| 6 | D1 | Tłumienie 0.5dB | |
| 7 | LE | Wejście Serial Latch Enable | |
| 8 | P/S | Wybór trybu szeregowego/równoległego | Tryb szeregowy wysokiego poziomu (sterowanie programowe) |
| Tryb równoległy niskiego poziomu (sterowanie ręczne) |
Cecha produktu
1. Zdolny do osiągnięcia pełnej mocy100 watów2. Podwójne złącze, zarówno wyjście, jak i wejście wykonane są z wysokiej jakości materiałów metalowych
3. Obsługuje użycie z własnym zewnętrznym źródłem sygnału
4. Moduł obsługuje napięcie robocze 28V-32V
5. Pasmo częstotliwości
1200-1500MHz6. Wzmocnienie wejściowe 0-10 dB7. Materiał ze stopu aluminium jest wodoodporny, wysoce przewodzący i odprowadzający ciepło
Uwaga
Zasilacz lepiej mieć około 28V 4.5A, gdy sam pobiera 3A dla stabilnej pracy
Konieczne są środki odprowadzania ciepła, w tym pasta termoprzewodząca, radiator o odpowiednim rozmiarze i wentylatory chłodzące
