| Miejsce pochodzenia: | Shenzhen, Chiny |
|---|---|
| Nazwa handlowa: | TeXin |
| Orzecznictwo: | ISO9001,SGS |
| Numer modelu: | TXC100PA |
| Minimalne zamówienie: | 1 |
| Cena: | Negotiated |
| Szczegóły pakowania: | K=K 5 warstwowy karton papierowy |
| Czas dostawy: | 1-3 dni |
| Zasady płatności: | L/C, D/A, D/P, |
| Możliwość Supply: | 10000 sztuk miesięcznie |
| Marka: | Teksyn | Typ: | Szerokopasmowy wzmacniacz mocy PA |
|---|---|---|---|
| Częstotliwość: | 4-8GHz | Moc: | 100 W |
| Typ sygnału blokującego: | 5,2 GHz 5,8 GHz | Rozmiar: | 160*160*25 |
| Waga: | 1,2 kg | ||
| Podkreślić: | Więzienny zagłuszacz sygnału telefonu komórkowego,zagłuszacz sygnału telefonu komórkowego 4G,blokowanie WIFI zagłuszacz telefonu komórkowego |
||

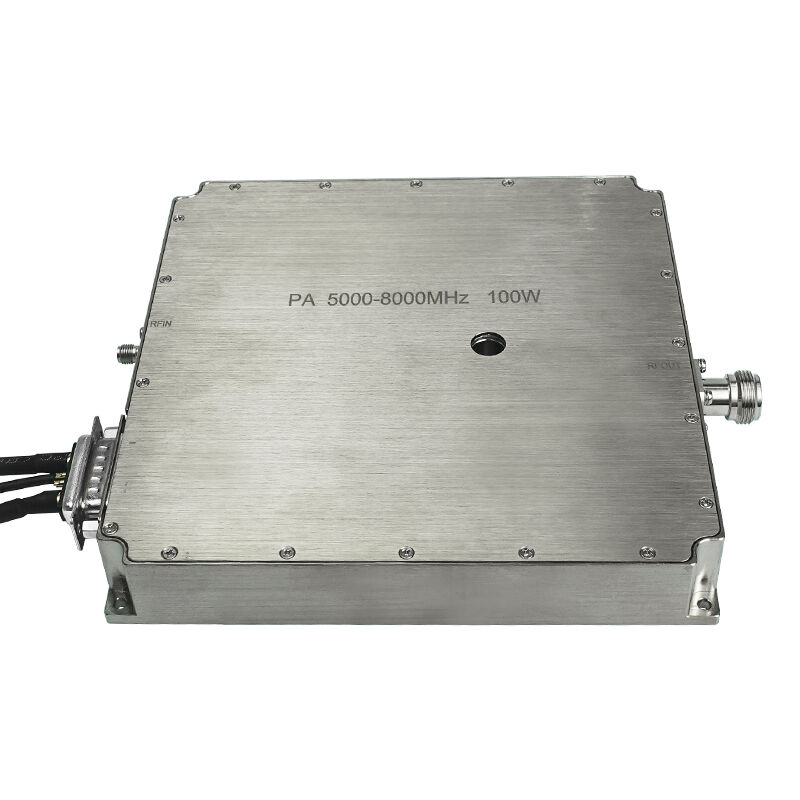

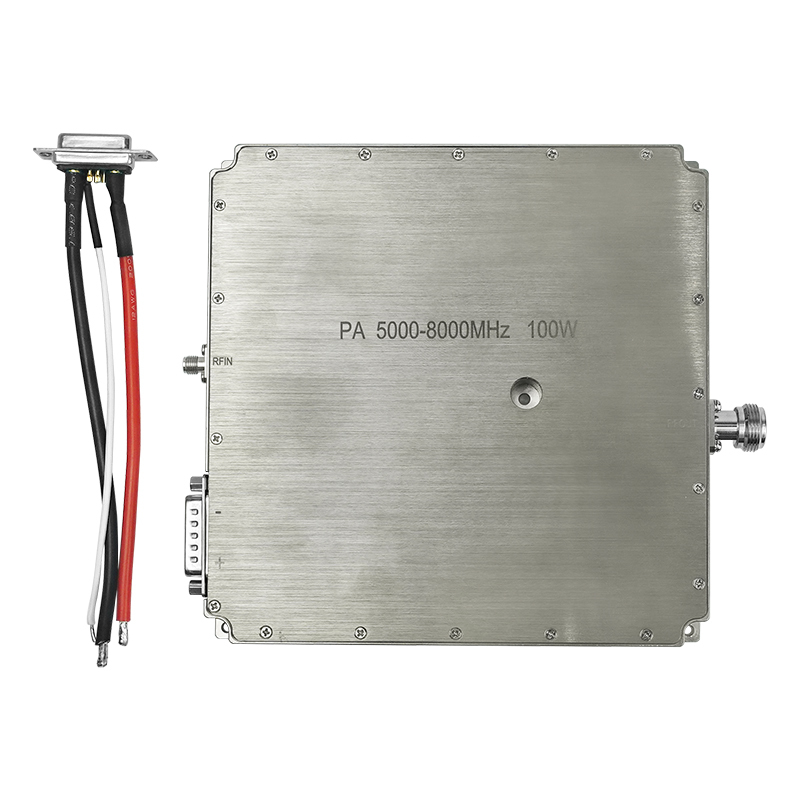

Wysokiej mocy rządowy szerokopasmowy wzmacniacz mocy PA 100W 4-8 GHz, moduł do blokowania sygnału dronów
Ten moduł wzmacniacza mocy PA opracowany przez Texin, to wysokiej mocy wyjściowej 100W, obejmujący zakres 4 GHz - 8 GHz. Wzmacniacze sygnału PA zazwyczaj wzmacniają odbierane sygnały. Ten wzmacniacz 100W 4GHz-8GHz jest specjalnie zaprojektowany do przeciwdziałania dronom. Poprzez wprowadzenie sygnału zakłócającego, wzmacnia sygnał wyjściowy, zakłócając w ten sposób działanie drona.
Wysokiej mocy szerokopasmowy wzmacniacz mocy PA 100W 4-8 GHz
Wysokiej mocy szerokopasmowy wzmacniacz mocy PA 100W 4-8 GHz różni się od zwykłego modułu wzmacniacza mocy PA i posiada szersze pasmo częstotliwości dla rządowych systemów antydronowych w zastosowaniach biznesowych i ważnych miejscach. Może skutecznie ekranować sygnały 5,2 GHz i 5,8 GHz, czyli sygnały wysokiej rozdzielczości przesyłane przez drony FPV i sygnały bezprzewodowe. Zasada działania tego wzmacniacza mocy PA polega na podłączeniu do źródła sygnału, wzmocnieniu sygnału przeciwdziałania i wyprowadzeniu go w celu zakłócenia działania drona. Możemy dostosować pasma częstotliwości ekranowania zgodnie z Państwa potrzebami i częstotliwościami krajowymi.
| Nr | Opis | Symbol | Min | Typ | Maks | Jednostka | Uwaga |
|
|
Częstotliwość pracy | BW | 4000 | 8000 | MHz | ||
|
|
Moc wejściowa | Pin | 0 | dBm | |||
|
|
Moc wyjściowa CW | Psat | 49 | 50 | 51 | dBm | Fale ciągłe |
|
|
Wzmocnienie mocy | Gp | 47 | 49.5 | dBm | @ Pin=0 dBm | |
|
|
Płaskość wzmocnienia mocy | △Gp | ±1.5 | dB | @ Pin=0 dBm | ||
|
|
Wzmocnienie małego sygnału | G | 49 | 50.5 | 52 | dB | @ Pin=-5dBm |
|
|
Płaskość wzmocnienia małego sygnału | △G | ±2 | dB | @ Pin=-5dBm | ||
|
|
Tłumienie odbicia wejściowego | S11 | -15 | dB | |||
|
|
Napięcie robocze | Vdc | 28 | 28 | 32 | V | |
|
|
Pobór prądu | A | 6 | 8 | A | @ Pout=50~90W | |
|
|
Temperatura pracy | -40℃~+50℃ | |||||
|
|
Złącze RF wejście | SMA, żeńskie | |||||
|
|
Złącze RF wyjście | SMA, żeńskie | |||||
|
|
Waga | 0.439 | 0.50 | Kg | |||
|
|
Długość*Szerokość*Wysokość | 134*80*22 | mm | ||||
|
|
Moc wejściowa | PinMax | -5 | 5 | dBm | ||
|
|
Definicja interfejsu (7W2 żeńskie) |
VDD | A1 | Masa | |||
| GND | A2 | 28Vdc | |||||
| Pomiar prądu | 1 | Napięcie analogowe w odniesieniu do prądu modułu@100mV/A | |||||
| Pomiar temperatury | 2 | Napięcie analogowe w odniesieniu do temperatury modułu@10mV/℃ | |||||
| Włączenie | 3 | Włączenie wzmacniacza |
Włączenie wzmacniacza: TTL Logic High (3.3V) (Wewnętrznie podciągnięte do niskiego poziomu) |
||||
* Wysoka wydajność ekranowania；
* Przenośny, nie wymaga instalacji, szybkie ekranowanie można osiągnąć poprzez podłączenie do zasilania；
* Konstrukcja otworów z tyłu osłony umożliwia zawieszenie lub umieszczenie w określonym obszarze；
* Wysokowydajny radiator i materiał, zaprojektowany z większym portem rozpraszania ciepła, co może pomóc osłonie w lepszym działaniu ekranującym.
* Pod wpływem stacji bazowej, zasięg ekranowania jest stosunkowo większy;
* Wysoka wydajność, wysoka precyzja, ekranowanie tylko kanałów downlink, nie spowoduje żadnych uszkodzeń sprzętu ekranującego i stacji bazowych;
* Konstrukcja obudowy ze stopu aluminium, odporna na nacisk, odporna na ciepło, wodoodporna;
* Zielony i przyjazny dla środowiska, nieszkodliwy dla zdrowia ludzkiego.
* Może być stosowany w miejscach, gdzie używanie dronów jest zabronione, takich jak sądy rządowe, stacje benzynowe itp.;
* Wysoka wydajność ekranowania jest bardziej odpowiednia do jednolitego użytku w więzieniach;
* Może być używany do blokowania sygnałów FPV dronów na zewnątrz podczas pracy;
* Może blokować wiele sygnałów w zakresie częstotliwości 4 GHz-8 GHz.
