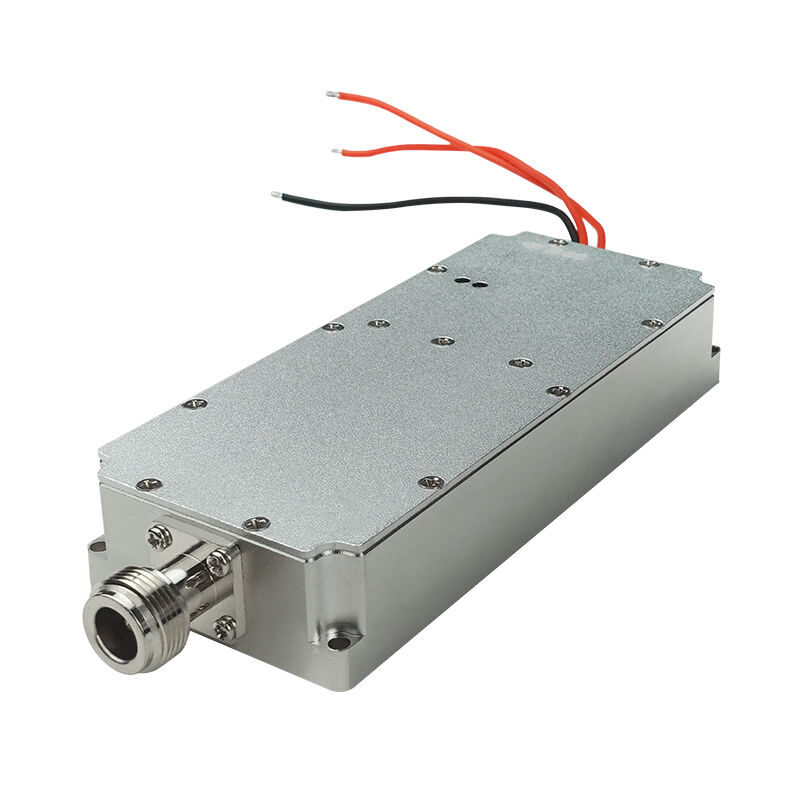

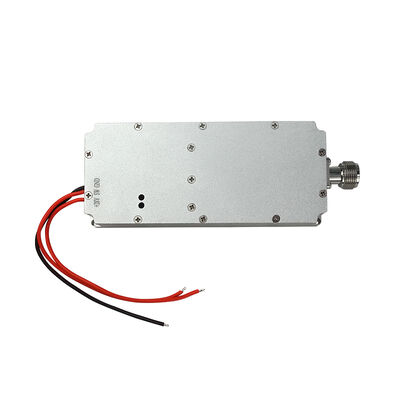

Moduł zasilania 50W RF LDMOS z łącznikami typu N do systemów anty-UAS

Moduł zasilania RF 50W do zagłuszania dronów (100-2900MHz) | LDMOS z cyrkulatorem dla systemów zagłuszania dronówSystemy

To kluczowy komponent zbudowany w celu niszczenia sygnałów dronów. Jest to moduł wzmacniacza mocy częstotliwości radiowej (RF), który działa jako "mięsień" dla zagłuszacza dronów (systemu przeciwdziałania UAS). Pobiera słaby sygnał i wzmacnia go do potężnych 50 watów, a następnie nadaje go przez antenę, aby blokować, zakłócać i wyłączać niechciane drony poprzez przeciążenie ich łączy kontrolnych, GPS i wideo.

1. Kluczowa funkcja: Ukierunkowane zagłuszanie sygnału

• Co robi: Ten moduł zagłusza i neutralizuje drony. Nadaje wysokiej mocy szum RF na określonych częstotliwościach, aby rozbić drony lub zmusić je do lądowania.

• Kluczowa zaleta - Wąskie pasmo: W przeciwieństwie do tańszych zagłuszaczy szerokopasmowych, które rozpraszają moc, ten moduł skupia całe 50W mocy w pojedynczym, wybieralnym paśmie częstotliwości (pomiędzy 100-2900MHz). To sprawia, że sygnał zagłuszający jest o wiele mocniejszy i skuteczniejszy na większych odległościach.

• Kluczowa zaleta - Wbudowany ochraniacz (cyrkulator): Anteny zagłuszające mogą ulec uszkodzeniu lub nieprawidłowemu dostrojeniu. To odbija moc z powrotem do wzmacniacza, co może go zniszczyć. Zintegrowany cyrkulator działa jako osłona, pochłaniając tę odbitą moc i zapobiegając zniszczeniu modułu. Jest to kluczowe dla niezawodnego sprzętu gotowego do działania.

2. Specyfikacje techniczne (Co otrzymujesz)

• Moc wyjściowa zagłuszania: 50 watów (Minimum, gwarantowane).

• Zakres częstotliwości: Obejmuje od 100 MHz do 2900 MHz. Wybierasz dokładnie wąskie pasmo, którego potrzebujesz (np. 1,5-1,6 GHz dla GPS, 2,4-2,5 GHz dla kontroli).

• Technologia: Tranzystor LDMOS. Znany z wytrzymałości, wydajności i niezawodności w ciągłej transmisji dużej mocy.

• Krytyczna ochrona: Zintegrowany cyrkulator/izolator RF. Chroni Twoją inwestycję przed uszkodzeniem anteny.

• Zasilanie: Wymaga +28V DC wejścia.

• Złącza: Złącze można dostosować. Standardowe porty SMA dla sygnału wejścia i wyjścia.

• Chłodzenie: Wymaga radiatora lub wentylatora do ciągłej pracy z pełną mocą.

  Element	Dane
  Częstotliwość	(Dostosowane)
  Napięcie testowe	28V
  Prąd	4.1A
  Wyjście	50W
  Wzmocnienie	47dB
  Stabilność wyjścia	1dB
  Złącze	N
  Współczynnik fali stojącej (VSWR) złącza wyjściowego	≤1.30 (Brak zasilania i test VNA)

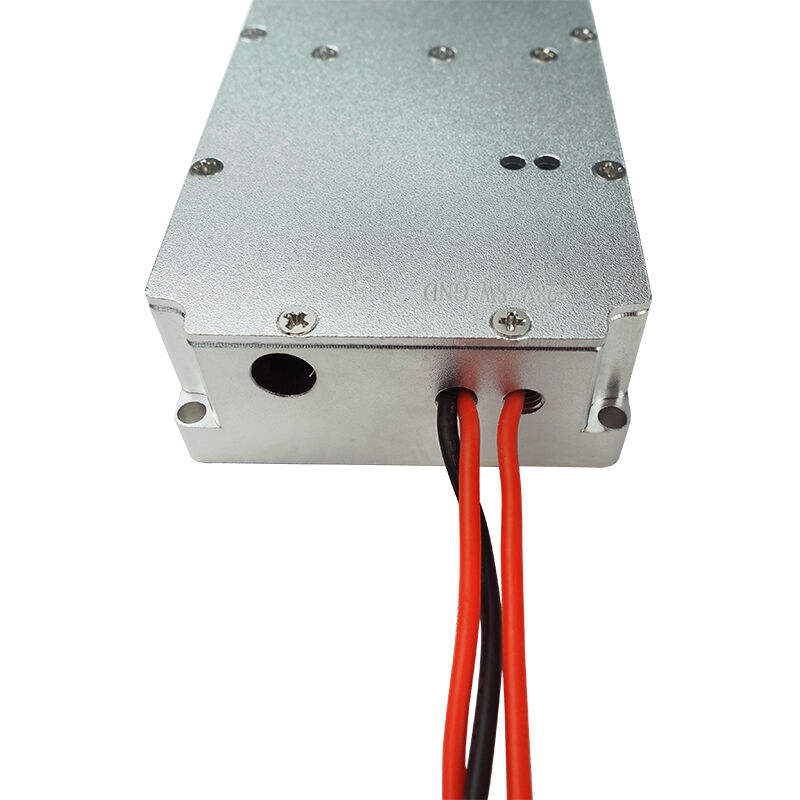

  Przewód zasilający	Czerwony+Czarny+Przewód włączający
  Kontrola włączania	Wysoki WŁĄCZ, Niski WYŁ.
  Rozmiar obudowy zewnętrznej	130*55*24mm
  Otwór montażowy	126*51mm
  Waga	350g
  Temperatura pracy	-40~+65℃
  Materiał obudowy zewnętrznej	Aluminium
  Wymagana wibracja	Obciążenie samochoduOK



3. Kto tego potrzebuje

To profesjonalny sprzęt klasy wojskowej, a nie zabawka dla konsumentów. Służy do budowy lub modernizacji poważnych systemów przeciwdziałania dronom.

1. Integratorzy systemów i producenci OEM: Budowanie montowanych na pojazdach, stacjonarnych lub przenośnych pistoletów zagłuszających drony i systemów ochrony.

2. Jednostki wojskowe i rządowe: Do operacji w terenie, ochrony baz i wojny elektronicznej (EW) szkolenia przeciwko UAV.

3. Bezpieczeństwo więzień i krytycznej infrastruktury: Aby stworzyć strefę zakazu lotów nad wrażliwymi obiektami.

4. Zespoły ds. bezpieczeństwa imprez: Aby chronić stadiony, lotniska i obszary VIP przed wtargnięciami dronów.

4. Dlaczego ten moduł jest lepszy

• Bardziej efektywne zagłuszanie: Wąskie pasmo + 50W oznacza silniejszy, bardziej destrukcyjny sygnał przeciwko dronom.

• Nie psuje się łatwo: Kombinacja wzmacniacza LDMOS + cyrkulatora jest zbudowana tak, aby radzić sobie w trudnych warunkach i nie zawiedzie z powodu prostych problemów z anteną.

• Buduje niezawodny system: To podstawowa jednostka zasilania, na której możesz polegać w systemie, który musi działać za każdym razem

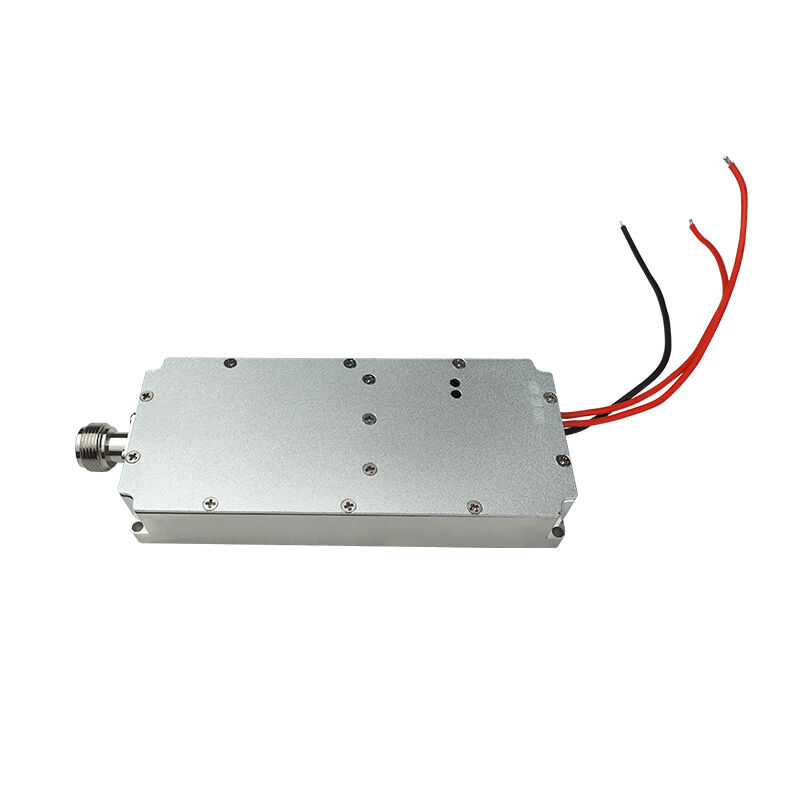

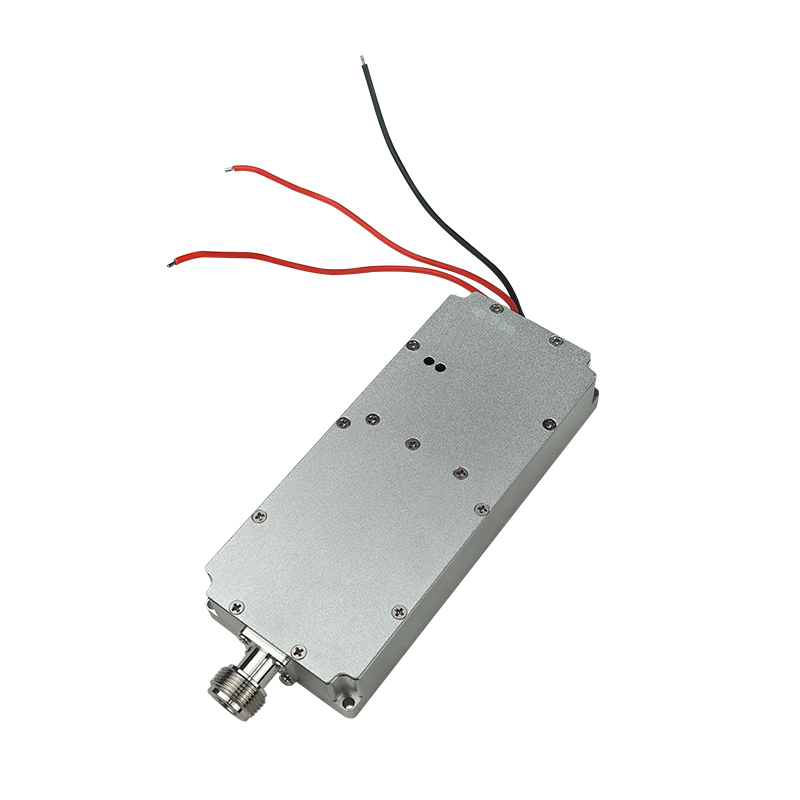

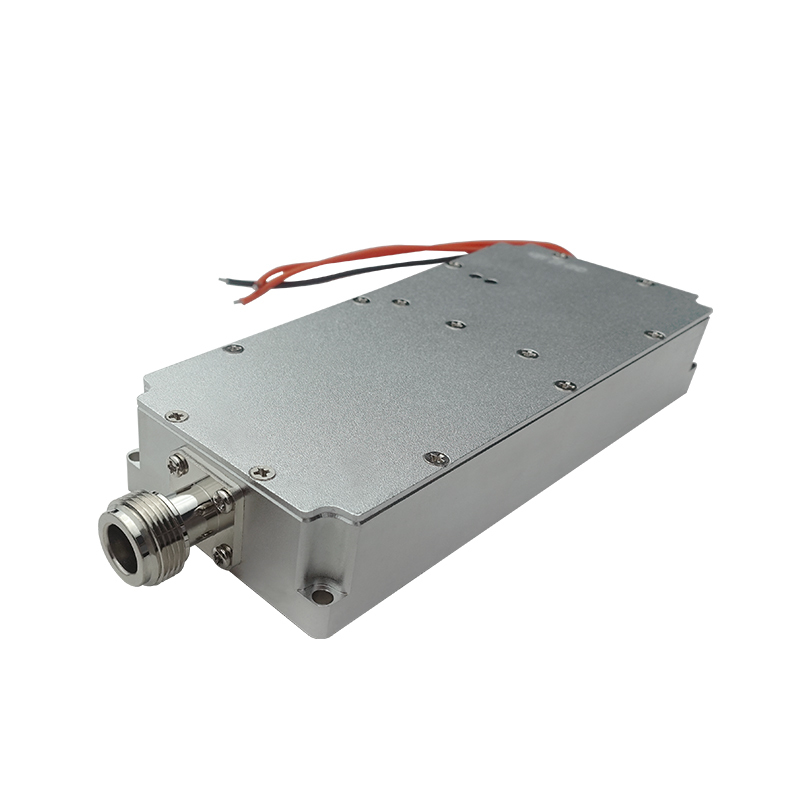

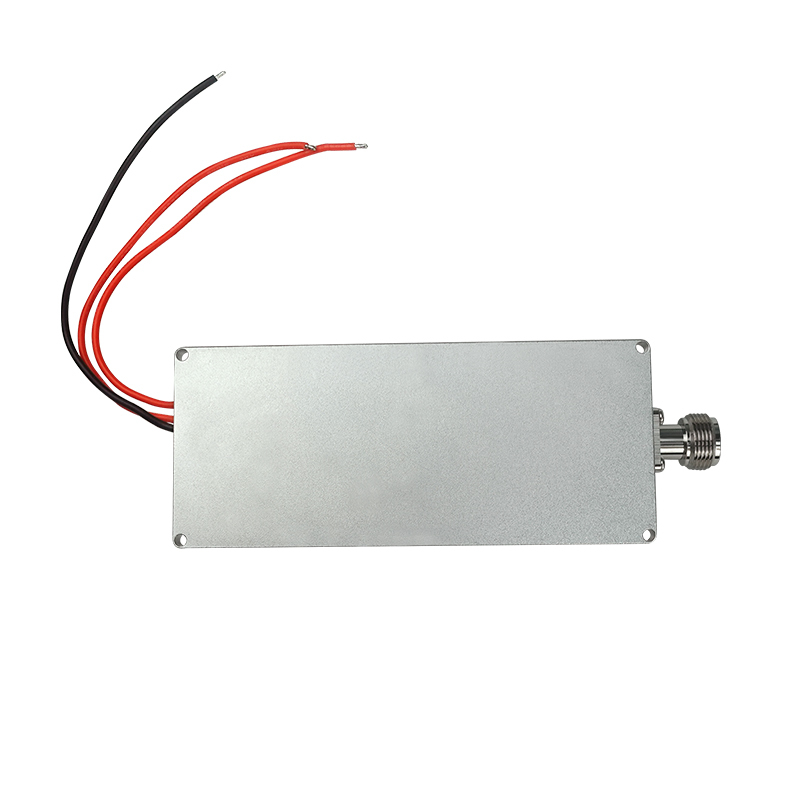

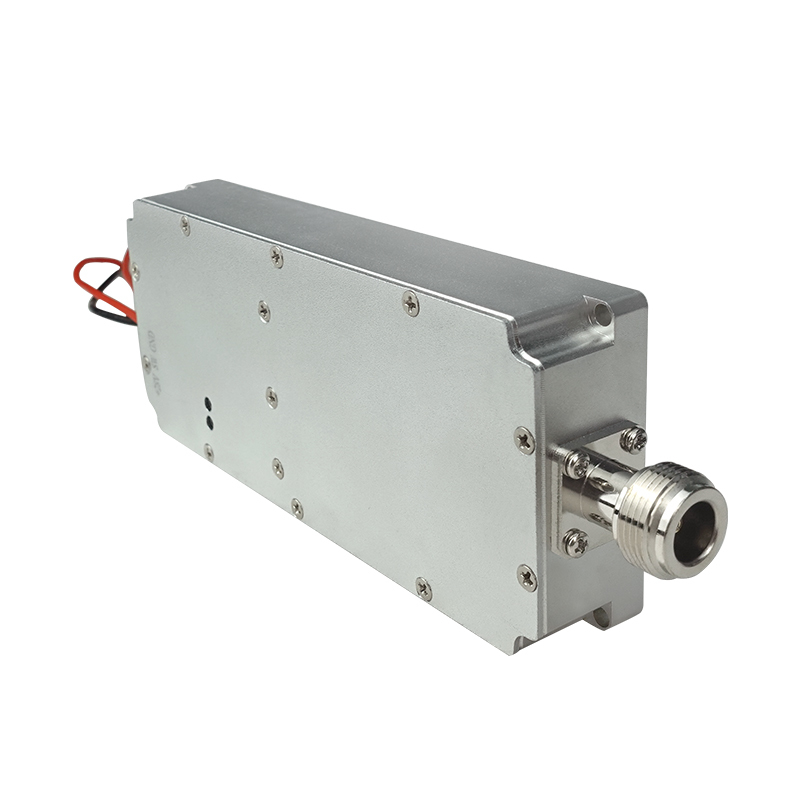

5. Więcej zdjęć
