| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | TeXin |
| Orzecznictwo: | SGS, ISO9001 |
| Numer modelu: | TX-NZ150W |
| Minimalne zamówienie: | 1 |
| Cena: | Negotiated |
| Szczegóły pakowania: | Pudełko z pianką PE |
| Czas dostawy: | Trzy dni |
| Zasady płatności: | T / T, Paypal, L / C, D / A, D / P, itp. |
| Możliwość Supply: | 5000 sztuk / miesiąc |
| Produkt: | Układ VCO | Napięcie robocze: | 5 V |
|---|---|---|---|
| Zakres temperatur pracy: | -40°C~+85°C | Pobór prądu (Icc): | 25mA |
| Aplikacja: | Rząd, centrum przemówień, kościół, sala konferencyjna itp. | ||
| Podkreślić: | Chip VCO sterowanego napięciem oscylatora,SM150 Jednostka sterująca napięciem,Jednostka sterująca napięciem 5 V |
||

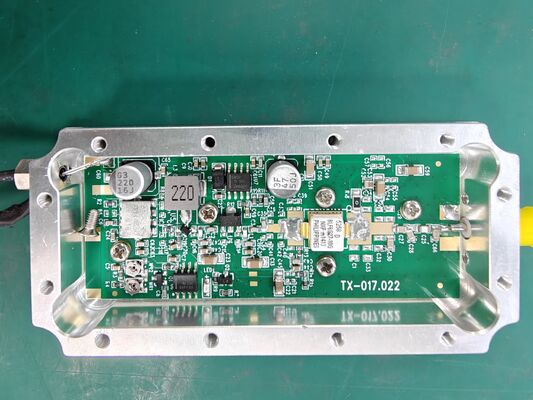

Teixn marka Oscylator sterowany napięciem ((VCO) SM150 10dbm 5V działa
Model: SM150
Opis
VCO (Voltage Control Unit) jest niezbędnym elementem modułu RF, którego główną funkcją jest konwersja sygnałów RF w górę (przekazywanie) i w dół (odbieranie).Używany jest głównie w stacjach bazowych, łączności komórkowej i innych urządzeń radiowych.
| Parametry | Mto | Togólne | Moś | Unit | Uwaga | |
| Wnapięcie pracy(Vcc) | 4.75 | 5.0 | 5.25 | Vdc | ||
| Poziom produkcji | 10 | dBm | Vcc = 5,0 V | |||
| Zużycie bieżące (Icc) | - Tak. | 25 | mA | |||
| Czułość regulacji (średnia) | 10 | - Tak. | - Tak. | MHz/V | Vt = 0,5 - 4,5 V | |
| Napęd regulacyjny (Vt) | 0.5 | - Tak. | 4.5 | Vdc | ||
| Hałas fazowy/nośnik | @1KHzOffset | - Tak. | -65 | dBc/Hz | Vcc = 5,0 V, Vt = 2,5 V | |
| @10KHzWynagrodzenie | - Tak. | - 92 | dBc/Hz | Vcc = 5,0 V, Vt = 2,5 V | ||
| @100KHzWynagrodzenie | - Tak. | -120 | dBc/Hz | Vcc = 5,0 V, Vt = 2,5 V | ||
| @1MHzWynagrodzenie | - Tak. | -130 | dBc/Hz | Vcc = 5,0 V, Vt = 2,5 V | ||
| Częstotliwość drgań | - Tak. 175 | - Tak. - Tak. | 135 - Tak. | MHz | Vcc = 5,0 V, Vt = 0,5 V | |
| Pojemność końcowa tuningu | - Tak. | 56 | - Tak. | pF | ||
| Druga harmoniczna | - Tak. | - Tak. | -15 | dBc | ||
| Impedancja obciążenia | - Tak. | 50 | - Tak. | Ω | ||
| Temperatura pracy | -40 | - Tak. | +85 | °C | ||
| Rozkaz | Exwyjaśnienie |
| 1 | napięcie(VCC) |
| 2 | Powierzchnia(GND) |
| 3 | napięcie regulacyjne ((VT) |
| 4 | N.C. |
| 5 | Powierzchnia(GND) |
| 6 | RFWypuszczam |
