| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | TeXin |
| Orzecznictwo: | SGS, ISO9001 |
| Numer modelu: | SZS10W2400 |
| Minimalne zamówienie: | 1 |
| Cena: | negocjowalne |
| Szczegóły pakowania: | Trwała obudowa lub pudełko |
| Czas dostawy: | 5-8 dni |
| Zasady płatności: | L / C, T / T, Paypal itp. |
| Możliwość Supply: | 1000 miesięcznie |
| Zakres częstotliwości: | 2300-2400 MHz | Moc: | 10 W |
|---|---|---|---|
| Woltaż: | 12-31 V (dostosowane) | Wzmocnienie (typ): | 40 dB |
| ROZMIAR: | 79*59*19mm | Waga: | 171g |
| Aplikacja: | Sygnał transmisji obrazu o wysokiej rozdzielczości | Temperatura przechowywania: | -40℃～+150℃ |
| złącze radiowe: | Kobieta SMA | ||
| Podkreślić: | wzmacniacz częstotliwości radiowej,wzmacniacz mocy mmic |
||

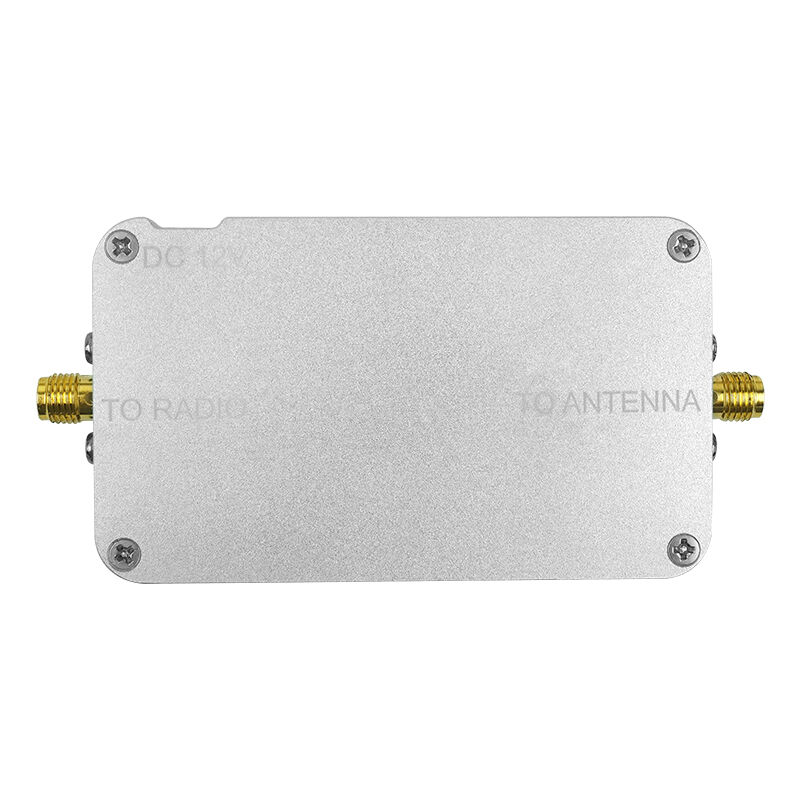

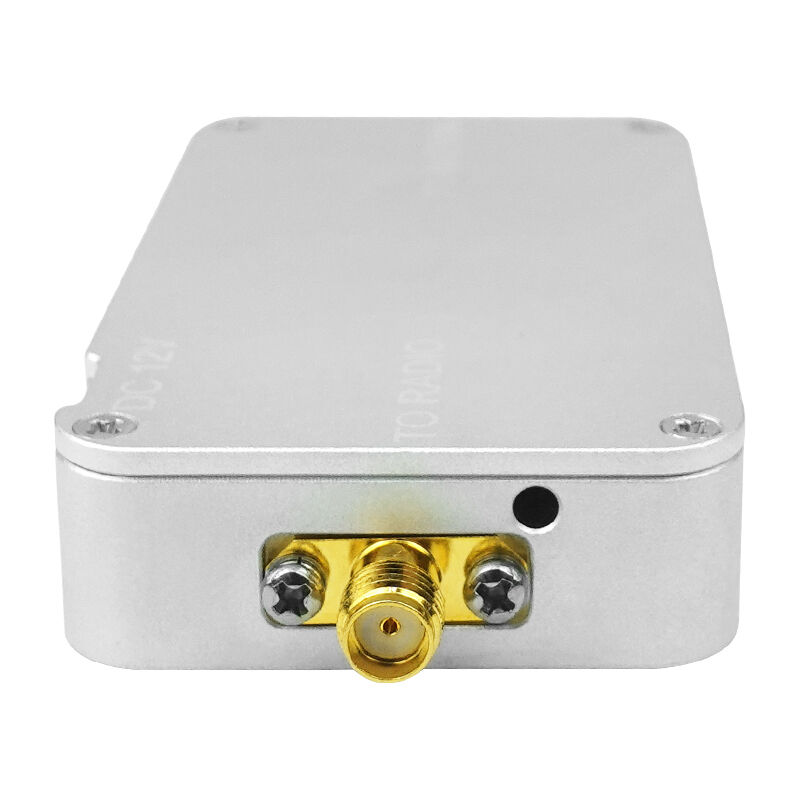

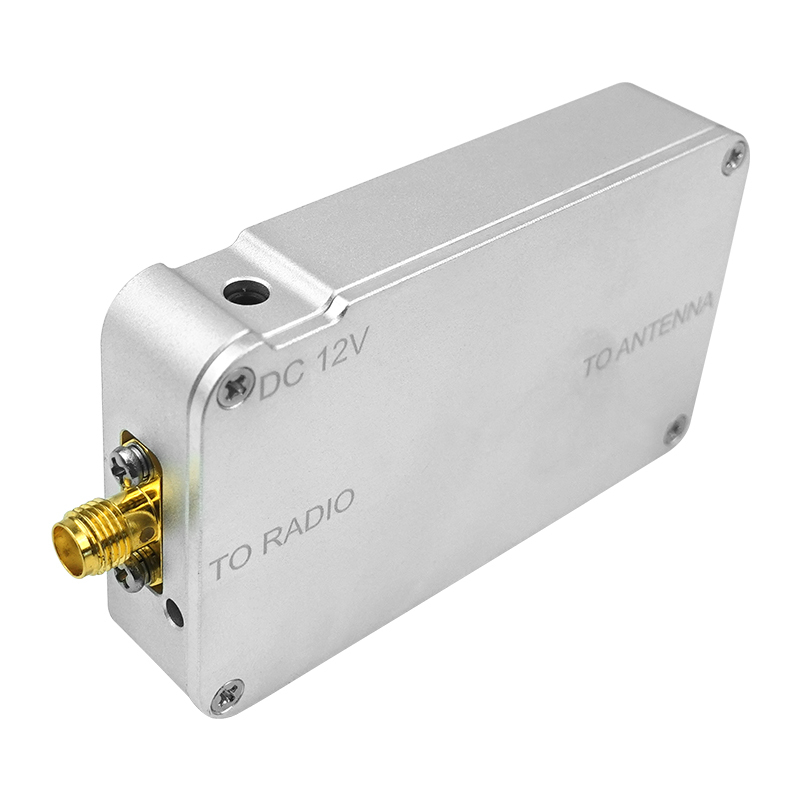

RX z TX WIFI 2,4 GHz 10W 12V podwójny pas fpv wzmacniacz sygnału drona wzmacniacz mocy RF
Produkt ten wykorzystuje wiodącą technologię modulacji pojedynczego nośnika, ma bardzo długą odległość przesyłu powietrza i silną zdolność przeciwdziałania zakłóceniom,i dopasowuje się do technologii rozszerzania częstotliwości, takich jak sekwencja bezpośrednia (DSSS) i ortogonalne podziały częstotliwości multipleksujące (OFDM), który znacznie rozszerza odległość komunikacji bezprzewodowej RF, zapewniając jednocześnie, że prędkość transmisji urządzeń bezprzewodowych pozostaje niezmieniona.wysoka wydajność, dobrą liniowość, stabilność i niezawodność.
Cechy
■ Zakres częstotliwości 2300-2400
■ opcja napięcia 12-31V
■ Prąd roboczy około 1A
■ wilgotność pracy do 95%
■ Moc uruchomienia wyjścia Min:10dBm Max:26dBm
■ EVM:3%@33dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz
■ Przyjmowanie wzrostu 16dB±1
■ Zwiększenie przepustowości 18dB±1
■ TX/RX Przerwanie czasu przełącznika < 1 us
Arkusz danych
| Jednostka funkcjonalna | parametry | MINI | Typowa wartość | Maksymalnie | Jednostka | Uwaga |
|
Ogólne Wymagania |
Tryb dupleks | TDD | ||||
| Częstotliwość pracy | 2300 | 2400 | MHz | Zindywidualizowane | ||
| Napięcie zasilania | 12 | 24 | 31 | V | ||
| Temperatura pracy | -40 | 70 | °C | |||
|
Drogę nadajnika |
Zwiększenie mocy nadajnika | 10 | 20 | 40 | dB | Zindywidualizowane |
| Maksymalna moc wyjściowa ((P1dB) | 47 | dBm | ||||
| Moc wyjściowa liniowa | 40 | dBm | EVM < 3% | |||
|
EVM@Pout=38dBm |
- 30 |
dB |
802.11g 54Mbps OFDM 64QAM BW 20MHz |
|||
| Fluktuacje w zakresie | 0.4 | 0.5 | dB | |||
| Prąd roboczy | 1 | 1.2 | A | @Pout=40dBm, VCC=24V | ||
| Opóźnienie w przełączaniu | 1 | my | ||||
| Druga harmoniczna | -65 | -50 | dBc | |||
| Druga harmoniczna | -60 | dBc | ||||
|
Drogę odbioru |
Zysk | 15 | 17 | 25 | dB | Zindywidualizowane |
| Wskaźnik hałasu | 2.5 | 3 | dB | |||
| Prąd roboczy | 10 | mA | ||||
| Fluktuacje w zakresie | 0.3 | dB | ||||
Wymagania dotyczące środowiska pracy i przechowywania
a) Temperatura: -40°C+70°C;
b) Względna wilgotność robocza: 5%-95%, bez kondensacji;
c) Ciśnienie atmosferyczne: (70 ≈ 106) kPa;
d) wilgotność: zdolne do pracy w środowisku o wysokiej temperaturze i wysokiej wilgotności względnej o temperaturze nie niższej niż 40°C i wilgotności względnej nie niższej niż 95%;
e) Temperatura przechowywania: -40°C+125°C;
f) Wilgotność magazynowa: 5%~98%, bez kondensacji.
Środki ostrożności
Jeśli moc wyjściowa jest większa niż 5W i wyższa, zaleca się wzmocnienie rozpraszania ciepła
W tym celu należy przeprowadzić oczyszczanie, takie jak dodanie zlewu ciepła lub wentylatora.
Podczas podłączenia, należy najpierw śrubę na antenie, a następnie podłączyć urządzenie źródłowe front-end, a wreszcie zasilanie powe
Proszę użyć prawidłowego napięcia odpowiadającego wzmacniaczowi mocy.
Usługa posprzedażna:
Nasza firma będzie wykonywać uzgodnioną odpowiedzialność i obowiązek w okresie gwarancji
Szybka odpowiedź na opinie i pytania klientów
Wszystkie produkty korzystają z 1 roku gwarancji i serwisu serwisowego na całe życie
