| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | TX TELSIG |
| Orzecznictwo: | SGS, ISO9001 |
| Numer modelu: | TX-CD50W |
| Minimalne zamówienie: | 1 |
| Cena: | negocjowalne |
| Szczegóły pakowania: | Trwała obudowa lub pudełko |
| Czas dostawy: | 5-8 dni |
| Zasady płatności: | L / C, T / T, Paypal itp. |
| Możliwość Supply: | 1000 miesięcznie |
| Zakres częstotliwości: | 100-1300 MHz | Działanie: | 12 V ~ 28 V |
|---|---|---|---|
| Wyjście: | -5~5dBm | Aktualny: | >220mA |
| złącze radiowe: | SMA | Materia: | Aluminium |
| Temperatura: | -40℃+80℃ | ||
| Podkreślić: | Wzmacniacz mocy rf,wzmacniacz mocy mmic |
||

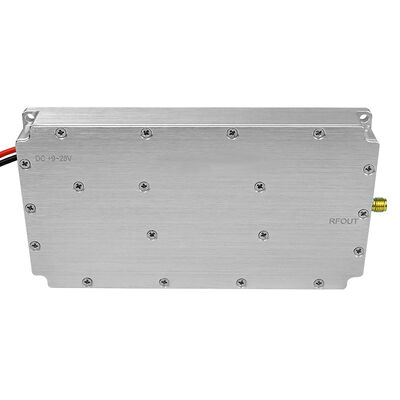

Szerokopasmowy moduł źródła sygnału cyfrowej modulacji inwersyjnej 100-1300MHz
Moduł źródła sygnału przeciwdziałania cyfrowej modulacji to moduł przeciwdziałania, który zawiera źródło przeciwdziałania cyfrowej modulacji. Może być używany po dodaniu modułu wzmacniacza mocy i podłączeniu anteny nadawczej. Moduł wykorzystuje układ logiczny FPGA do głównego sterowania, w połączeniu z doskonałą stabilnością częstotliwości VCO z blokadą fazową, aby stworzyć moduł sygnału cyfrowej modulacji przeciwdziałania dla dronów. Sygnał pasma podstawowego modulacji cyfrowej jest generowany wewnętrznie przez FPGA, ładowany na falę nośną z częstotliwością oscylacji VCO i transmitowany przez antenę w procesie przeciwdziałania. Moduł wykorzystuje interfejs RF SMA 50Ω wyjście, które można łatwo podłączyć do modułów wzmacniacza mocy z interfejsem SMA.
Cechy
Obsługiwana częstotliwość: 100-1300MHz
Mały rozmiar, łatwy do integracji przez użytkownika
Konstrukcja klasy przemysłowej, wykorzystująca układy klasy przemysłowej, odpowiednia do zastosowań przemysłowych
Zastosowania
■ Parametry sprzętu kalibracyjnego
■ Generatory sygnałów szerokopasmowych mogą symulować sygnały komunikacyjne w pełnym paśmie od Sub-6GHz do fal milimetrowych.
■ Testowanie sprzętu do zakłóceń elektronicznych
■ Debugowanie radia definiowanego programowo (SDR)
| Nazwa | Parametr | Uwaga |
| Napięcie | 12~28V | |
| Wyjście | -5~5dBm | |
| Częstotliwość | 100~1300MHz | Dostosowane |
| Prąd | >220mA | |
| Złącze RF | SMA | Wyjście RF |
| Impedancja interfejsu RF | 50 Ω | |
| Rozmiar | 141*75*21mm | |
| Temperatura pracy | -40℃+80℃ | Klasa przemysłowa |
| Rozszerzone funkcje |
Środki ostrożności
Wykorzystywany zakres częstotliwości
Dostosowane pasmo częstotliwości odpowiada konkretnemu sygnałowi bezprzewodowemu drona. Użycie częstotliwości spoza zakresu nie przyniesie efektu.
Konfiguracja odległości zakłóceń i mocy wyjściowej
Odległość zakłóceń jest związana z mocą wyjściową wzmacniacza mocy i anteny nadawczej. Antena i moc wyjściowa muszą być dopasowane; w przeciwnym razie odległość zakłóceń zostanie zakłócona. Najlepiej działa w środowisku niezakłóconym.
