| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | TX TELSIG |
| Orzecznictwo: | SGS，ISO9001 |
| Numer modelu: | TX-12 |
| Minimalne zamówienie: | 1 |
| Cena: | negocjowalne |
| Szczegóły pakowania: | Trwała obudowa lub dostosowana |
| Czas dostawy: | 2 dni robocze |
| Zasady płatności: | T / T, Paypal, L / C, D / A, D / P, itp. |
| Możliwość Supply: | 5000 sztuk / miesięcznie |
| Marka: | Texin | Typ: | Moduł źródła sygnału |
|---|---|---|---|
| Woltaż: | 12-24 V. | Pasmo częstotliwości: | Dostosowane |
| Moc: | 10 W | Tworzywo: | Aluminium |
| Złącze: | SMA | ROZMIAR: | 83*40*17 mm |
| Waga: | 112G | ||
| Podkreślić: | wzmacniacz częstotliwości radiowej,wzmacniacz mocy mmic |
||
Texin sprzedaje hurtowo moduły źródła sygnału 2,4 GHz do użytku w panelach obrony niskich wysokości.

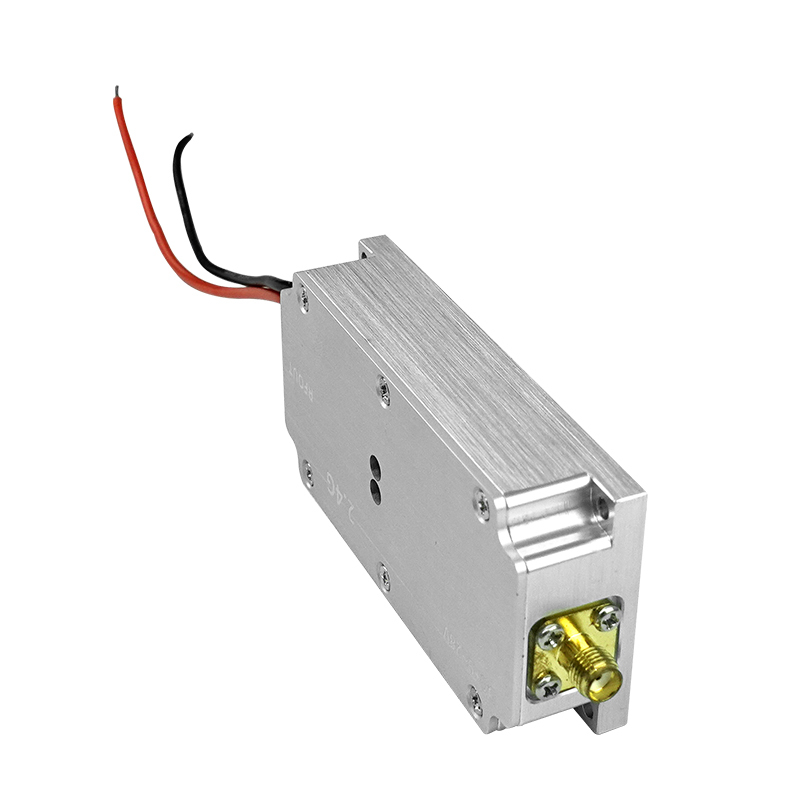

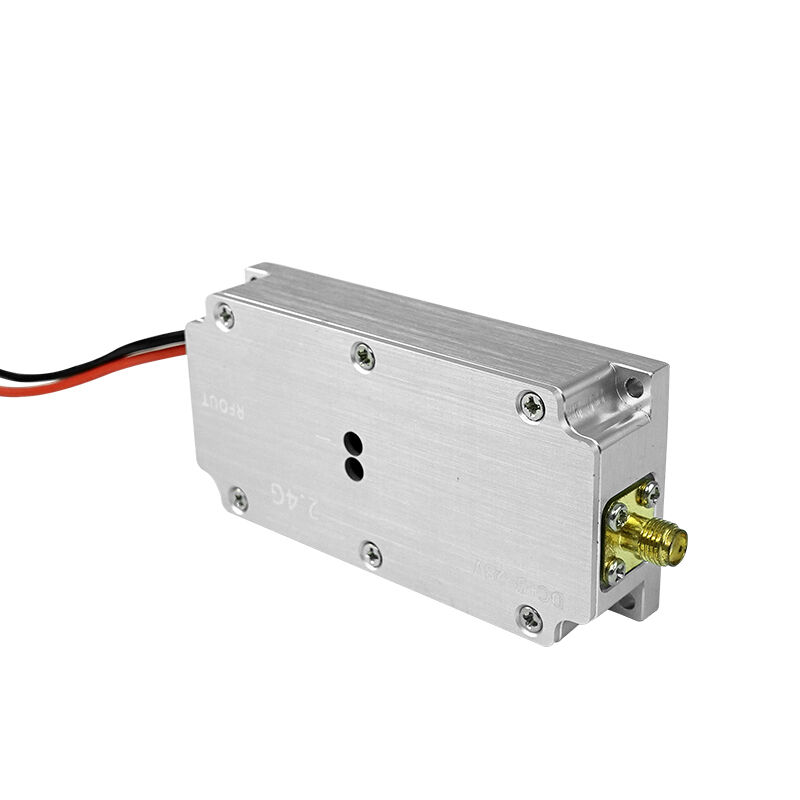

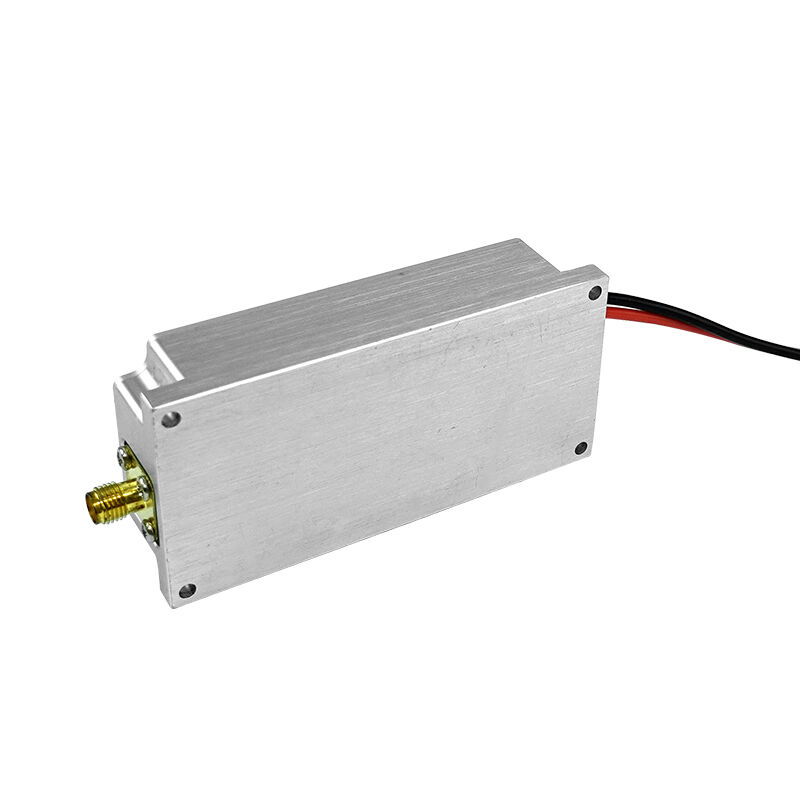

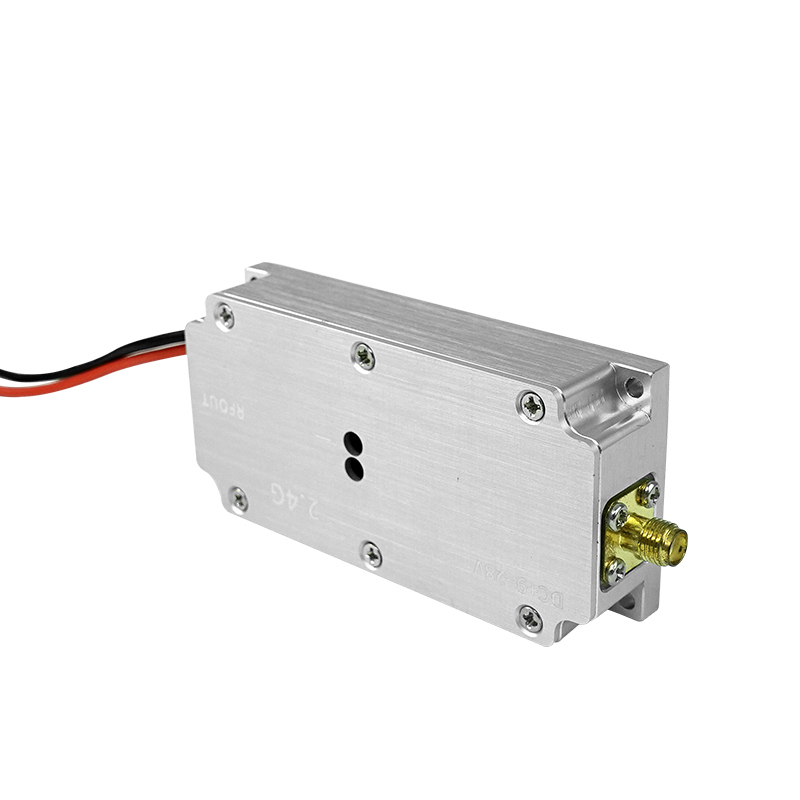

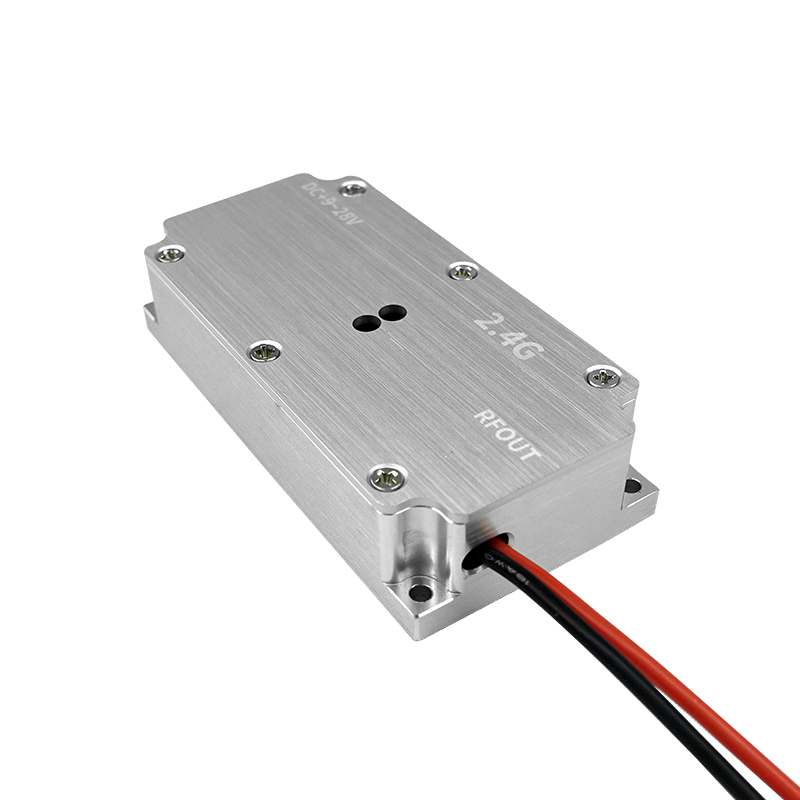

Mały generator sygnału Texin waży 112g i emituje częstotliwość 2,4 GHz. Posiada regulowaną szerokość impulsu, amplitudę i częstotliwość powtarzania oraz wymaga stabilnej pracy w zakresie 12-24V. Może kalibrować i testować analizatory widma oraz dostarczać standardowe sygnały wejściowe do urządzeń i obwodów elektronicznych. Ten mały generator sygnału może być również używany ze wzmacniaczami mocy do tworzenia urządzeń zagłuszających, które chronią sprzęt elektroniczny w środowiskach niskich wysokości przed bezpieczeństwem ludzi.
Cechy
Częstotliwość: 2300-2400 MHz
Napięcie: 12V-24V
Rozmiar: 83*40*17mm
Waga: 112g
Złącze: SMA
Karta katalogowa
| Nazwa produktu | Specyfikacje | Uwaga |
| Napięcie robocze | 24-28 V | |
| Częstotliwość wyjściowa | 50W (47dBm) | |
| Zakres częstotliwości300~1200MHz, 2.4GHz ISM | Dostosowane | Częstotliwość główna |
| 433MHz 868MHz 915MHz, 2.4GHz | Prąd roboczy | |
| 2.8A | Typ złącza wejściowego | |
| SMA-FWejście RF | Impedancja wejściowa | 50Ω |
| Rozmiar modułu | 83*40*17mm | |
| Temperatura pracy | -40℃+80℃ | |
| Stopień techniczny | Deklaracja funkcji | 1. Funkcja podstawowa |
Parametry cyfrowego sygnału modulacji źródła przeciwdziałania są ustawiane zgodnie z pasmem częstotliwości zdalnego sterowania urządzenia zakłócającego, modulują dostosowaną częstotliwość, modulują sygnał zagłuszacza przez wzmacniacz RF, a następnie wyprowadzają przez antenę, tworząc sygnał zagłuszający drona sygnału Wi-Fi.
2. Specyfikacja zastosowania

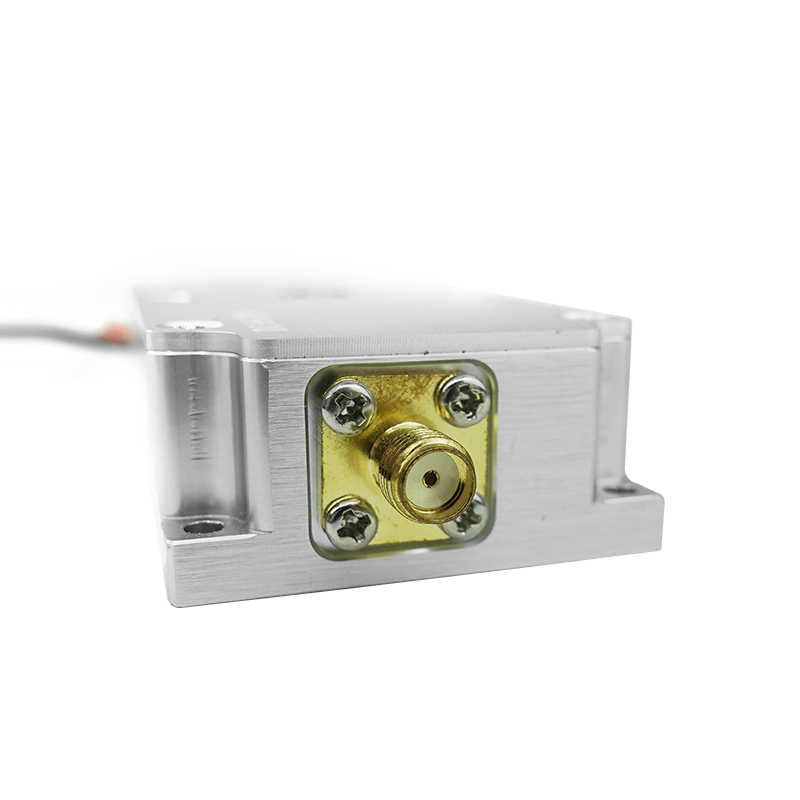

Moduł zagłuszacza ma złącze RF SMA, które jest złączem o impedancji 50Ω. Podłącz do interfejsu wejściowego SMA modułu wzmacniacza mocy i podłącz wyjście modułu wzmacniacza mocy do anteny nadawczej. Impedancja interfejsu musi być spójna.
Po integracji temperatura pracy nie powinna przekraczać temperatury pracy modułu.
Główne uwagi
• Zasilanie musi mieć 24V 1A
• Gdy moc wyjściowa jest > 5W, konieczne jest wzmocnienie obróbki rozpraszania ciepła, takiej jak klej termiczny, radiator i wentylator chłodzący
• Antena lub obciążenie muszą być najpierw podłączone przed zasilaniem
